-- 태양궤적도 설명 --

태양궤적도는 년중 태양의 궤적을 방위각(azimuth)과 고도각(altitude)을 이용, 차트로 표현한 것이다.
방위각은 보통 정남 : 0°, 남동 : -45°, 정동 : -90°, 남서 : 45°, 정서 : 90° 등으로 표현
태양궤적도의 종류
• 수평사영 태양궤적도 : 수평면상에 투영된 태양궤적을 나타낸 그림
• 수직사영 태양궤적도 : 수직면상에 투영된 태양궤적을 나타낸 그림
태양궤적도를 구성하는 선은 모두 4종류임
• 방위각선 : 수평사영 태양궤적도에서는 방사선, 수직사영 태양궤적도에서는 수직선
• 고도각선 : 수평사영 태양궤적도에서는 동심원, 수직사영 태양궤적도에서는 수평선
• 태양궤적선 : 날짜별로 그려진 곡선
• 시간선 : 날짜별 태양궤적선상에 연결되어 표시된 곡선
태양궤적도를 이용하면 특정 지역, 특정 시각에서의 태양위치와 일출, 일몰시간 등을 파악할 수 있음

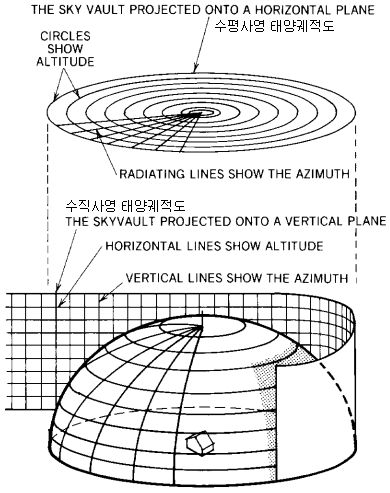

[그림 1] 태양궤적의 투영 모습

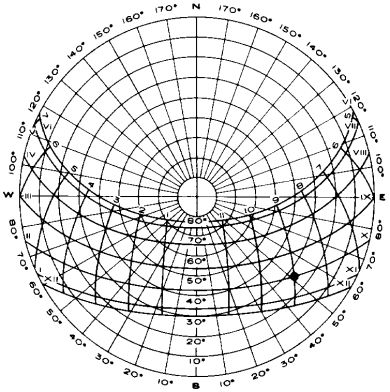

[그림 2] 수평사영 태양궤적도

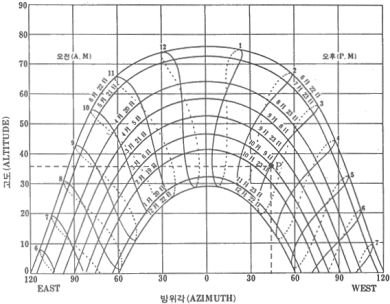

[그림 3] 수직사영 태양궤적도
