적용기술의 효과 및 평가
모니터링
1984-85년 2년 동안 가상점유를 통해 모니터 되었다. 측정영역은 실내의 실별 온도 실외의 날씨조건 (기온, 상대습도, 바람과 태야의 방향)그리고 실별 사용량별 에너지소비 등이며 한시간 단위로 이루어졌다.
온도는 열전쌍과 Pt100 탐침을 이용해 이루어졌다. 모든 데이터는 HP 3045A 데이터 집합 체계에 의해서 기록 되어졌고 이것은 HP 9816소형 컴퓨터에 의해 제어되었다.
<그림 9>
사용자 평가
<그림 10> 선스페이스의 외관

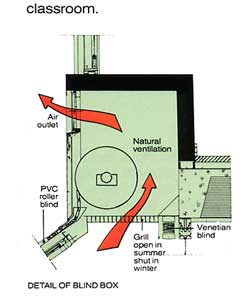

내부의 환경은 교사와 학생에게 좋은 반응을 일으켰고 경영하기에 쉬운 것으로 여겨졌다. 다른 학교와 비교하여 특이한 어려운 점은 발견되지 않았다. 회전식 블라인드에 의한 온도조절과 자연환기를 위한 창문 개페등이 다른 사례과 비슷했다. 외관 뿐만 아니라 내부, 특별히 자연채광에 관하여 다수가 좋아했다. 이것은 남쪽에 면한 큰 창 뿐아니라 지붕의 두 개의 천창을 통해서 유입되고 계단과 지면까지 비추며 선스페이스를 통해서도 유입된다.
Passive Design의 성능평가

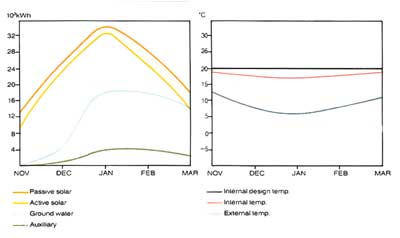

●1984년과 85년 겨울동안 온도제약 및 보조난방 없이 자유스런 실험을 했을 때에 가장 추운달인 1월의 실내 평균 온도는 15℃였고 35시간동안 13℃를 나타냈다.
●1985년과86년 겨울에 18℃로 자동조절 되도록 하고 실험했을 때에는 겨울 이상기후(상온 일이 평균보다 6%높았으며, 태양복사는 9%낮았다.)에도 불구하고 난방의 45%를 태양열이 차지했다.

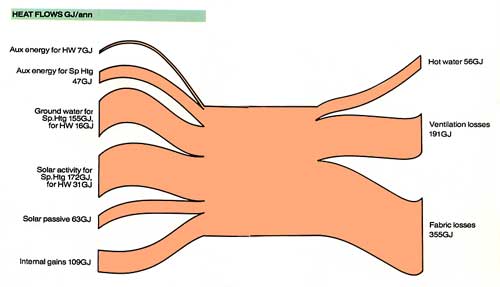

●일반적인 경우와 비교하여 이 건물은 난방에 소모되는 에너지를 (18℃로 조절해 두었을 때) 73%를 절감시켰다.

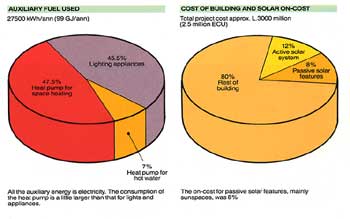

●전체에너지 소비량의 36%가 난방을 위한 것이다. 설비가 49% 온수공급이 6%이다. 설비에너지소모가 큰 것은 각각의 집들이 모니터 되어지고 있었기 때문인 것으로 생각된다.
●TROMBE WALL PANEL은 잘 작동하였으나 물로 채워진 실린더는 그 열 체로서의 기능을 비교하여 볼 때 낮은 효율을 보였다.
<그림 11>
<그림 12>
<그림 13>
비용절감효과
이탈리아 식으로 지어진 같은 용적의 다른 학교와 비교해 보았을 때 Liceo Casalpalocco는 76%의 연료만을 소비하였다. 학교 건축에 들어간 비용인 3.000 million Lire 역시 설계 경기를 통해 지어졌기 때문에 저렴한 편이다. 이 비용은 1983년 기준으로 1㎡당 700,000 Lire가 소요된 것과 같다.
<그림 14>
<그림 15>
<그림 16>
