설계 배경
Ecole de Tournai는 예술 초등학교로 세워졌으며 Wallon 지역 내의 에너지와 새로운 기술을 관리하기 위한 유기적인 형태로 구성되었다. 이 건물은 새로운 교육철학의 필요공간을 담은 에너지 절약 건물의 방안으로 디자인 되었다. 이 학교는 1985년 9월 이후로 10교실, 250명의 전교생으로 유지되고 있다.
<그림 1> 학교의 모습
설계 목표
10년 동안 이 지역에서의 교육은 새로운 방법들로 교육하기 희망하는 선생님들로 운영되어왔다. Ecole de Tournai는 특히 교육의 새로운 스타일에 맞게 디자인되어졌다. 그리고 그 결과물은 정당하게 계획되어졌다. 이 학교는 죤으로 구획되어졌다. 그리고 때때로 이용회는 개개의 영역은 외부의 기후에 의해 제어되어진다. 또한 이 건물은 passive system을 경유한 active의 이용을 좋게 만들게 한다.
이 학교의 학생들은 기후의 불안정성과 전반적인 자연환경 그리고 설계시 고려한 것들에 의해 디자인된 에너지절약 요소를 감지 반응하는 방법들에 대해 보기를 희망했다.

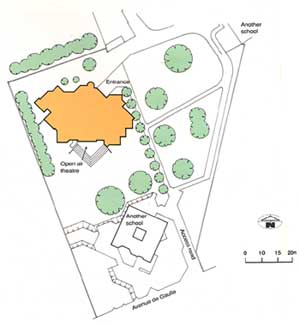

<그림 2> 배치도
에너지 절약요소
-창문 중앙에 놓여진 sunspace은 건물의 남쪽면에 놓이게 한다.
- 4개 작은 sunspace들은 6개의 기본층 교실들과 연결했다.
- 감지한 태양열은 중량벽과 바닥에 저장한다.
- 143㎡ roof-mounted의 활발한 air-heating은 일직선으로 구성된 열부하공간에 모아진다.
- 49㎥조약돌은 동쪽 날개에 4㎥물은 서쪽 날개에 모아지고 여분의 solar energy는 판넬에 모아진다.
- 완성된 건물 형태와 높은 절연 등급은 최소의 열을 잃게 한다.
- 북쪽전면은 부분적으로 지면보다 아래에 놓이고 매우 작은 창문들을 가진다.
- sunspace의 단일창을 제외한 모든 창들은 이중창으로 낮은 방출성을 가진다.
- 외부의 블라인드는 중앙 천장의 과열을 방지하는데 알맞다.
대지위치와 기후조건
이 학교는 Tournai의 고전도시의 가장자리에 위치했다. 0.65ha 블록 중앙에 둘러 쌓인 집들과 나무들은 소음과 바람으로부터 학교를 보호하고 충분히 떨어져 빛의 접근을 제한 하지 않는다. 이 지역의 대부분은 평지여서 건물들은 완만한 경사의 이점을 가지며 북쪽의 지면을 따라 부분적으로 세워진다.
기후는 온화하며 습기를 머금은 남서풍은 1년중 가장 거센 바람이고 건조한 북동풍은 균일하다. 한해 일조는 평균 1542시간이다. 보통 매월 최대 낮 온도는 7월 21.7℃와 1월 4.5℃이고 하루 2310 정도이다. (기본15℃)
<그림 3> 대지위치
<그림 4> 기후
