이 설계는 환경교육센타에 교실과 실험실들로 구성되어진 passive solar architectural system의 교훈적인 건물이다.
이 건물은 지역의 촌락건축에 조심스럽게 조직화 되었고 새로운 passive solar system의 개발을 이루게 되었다. 이 건물은 기존 센타를 확장해 1983년 Caja de Ahorros de Alicante y Murcia 에 세워졌다.

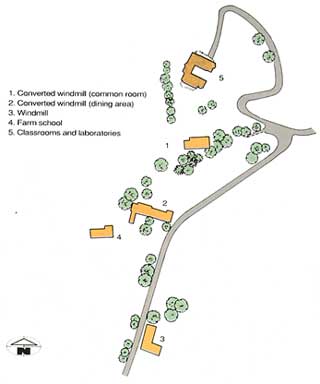

<그림 1> 배치도
설계 목표
사용함에 있어 demonstrate passive solar system를 활성화하고, auxiliary heating and cooling system을 필요로 하지 않게 함이 이 건물의 의도이다. 덧붙여서 이 건물은 그 지역의 정서인 지중해적 건축 스타일로 변함없이 호의적이고 중요하다는 생각을 갖게한다.
에너지 절약요소
- 이 건물은 언덕의 남쪽 슬로프에 top을 두고 북쪽면은 보호되게 했다.
-직사광은 여름철 차양을 할수 있는 남쪽의 큰창을 통해 획득되어 지고 북쪽면은 오로지 환기를 위해 작게 열리게 해 놓았다.
-남쪽면의 "Blanco wall"은 냉·난방을 할수 있도록 제공되었다.
-sunspace-corridor는 교실에 접해 직접적으로 얻거나 water drum안에 태양에너지를 저장하는 것을 허가한다.
-이중의 sunspace tower는 지면에 연결되어지고 1층의 건물 계단은 태양열을 저장하기 위해 water drum을 둘러싸고 있다.
-건물 3면의 정방형 patio는 여름철 동쪽에서 부는 미풍의 시원함을 위해 개방되게 하였다.
- patio 안에 연못은 공기를 촉촉하게하여 시원하게 만든다.
-절연성이 높은 단계의 것들은 벽이나 지붕으로 사용되어진다.
-active solar water heating system은 모든 뜨거운 물의 필요조건을 제공한다.
대지위치와 기후조건
환경교육센타의 부분인 이 건물은 70Ha의 지역에 위치한다. 이 센타의 다른 부분들은 windmills가 변형되어 지어졌다. 따라서 Los Molinos 나 Windmills로 불리운다.
이 센타는 Murcia에 Alicante로부터 N-340 도로를 따라 50㎞ 지점에 위치한다. 대지의 해발은 150m에서 300m 정도이며 교실과 실험실들은 높은 곳에 위치한다.
<그림 2> 위치
지중해성 기후여서 여름에는 따뜻하고 겨울에는 알맞게 시원하다. 가을가 겨울의 강우량은 적고, 그 해의 휴기는 사실상 없다. 1월에 매달 평균온도는 14.5℃이고, 8월에는 39℃까지 다달은다. 매년 평균온도는 21.9℃이다.
태양복사 에너지는 연중 내내 높다. 그러나 건물은 거센 바람에 드러나 있고 잎나무 식물로 둘러져 적게 보호되어진다. 여름철에 있어서 울타리는 충분한 차양을 제공하지 못한다. 그래서 눈부심을 줄일수 있는 차양장치가 필요하다.
<그림 3> 기후(Alicante)
