<그림 1>

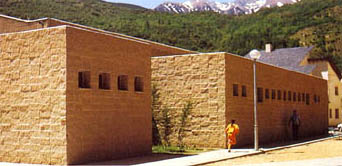

Polysportive는 Pyrenees의 인구 550명이 거주하는 Catalan이라는 작은 마을에 위치한 주로 초등학생이 이용하는 체육관이다. 세심한 Passive solar 설계를 수행하여 난방이 전혀 필요없는 체육관으로 건축되었다.
설계 목표
Esterri d'Aneu 마을을 대표하는 건축주는 겨울 날씨가 혹독한 점을 감안하여 실내 스포츠와 마을의 커뮤니티 활동이 가능하도록 체육관을 설계 해 달라고 요구하였다. 설계 시 바람은 거세지만 햇빛이 많은 겨울 날씨의 잇점을 최대한 수용하며 시공비용과 유지비용을 감소하는 방향으로 디자인하였다. 이러한 이유로 태양열 획득량과 실내로 유입되는 에너지에 의존하게 되었으며 보조 난방 시스템을 설치하지 않게 되었다. 초절약에너지 건물 설계에서 오는 비용 효율 효과 측정 때문에 Catalunya의 산업자원부가 이 건물을 모니터링하게 되었다.
에너지 절약요소
- 이 건물은 저 표면/체적 비율을 가지며 서비스 룸과 북측에 면하는 작은 창문과 남측에 면하는 넓은 채광창을 가진다.
- 남측 입면에는 축열을 위한 매스 월과 선스페이스가 있다.
- 선스페이스의 전면에는 선스페이스 오픈 시 발생하는 추가 태양복사열 효과를 누리고 닫았을 때는 단열 효과를 누리기 위해 바닥까지 덮는 힌지 셔터(hinged shutter)를 설치하였다.
- 직사일광, 낮 동안의 채광효과, 자연통풍이 주의 깊은 창의 위치 선정으로 이루어졌다.
- 단열 효과가 우수한 시공을 하였다.
대지위치와 기후조건
Esterri d'Aneu는 Catalan Pyrenees 지방 Pallars Sobirà 지역의 농경지 한가운데 위치한 인구550명의 조그만 마을이다. 해수면보다 950m높은 지대이며 햇빛이 많지만 추운 겨울과 온화하고 서늘한 여름 기후를 가진 지역이다. 겨울 동안의 평균 온도는 7℃이며 2870 degree days(18℃기준)이다.

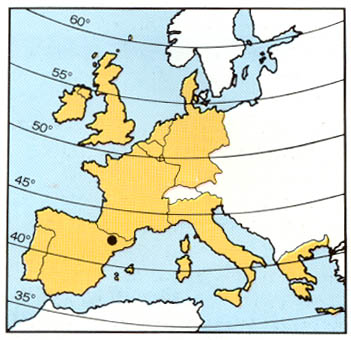

<그림 1> 유럽 내 대지의 위치

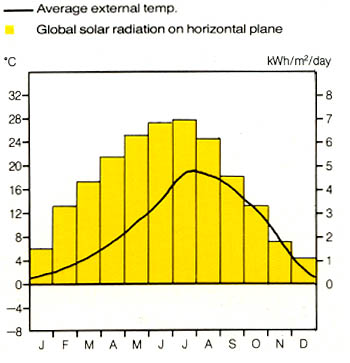

<그림 2> 기후(Lleida)
대지는 남쪽으로는 경사지이며 북쪽으로는 아파트 블록과 산들이 방풍 역할을 수행한다. 사이트의 동쪽은 주위의 산들로 아침에 일부 그늘이 지며 이로 인해 Polyspotive는 대지의 북서쪽 코너에 자리잡았다.

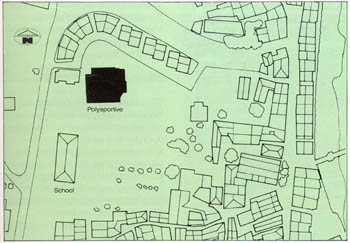

<그림 3> 배치도
<그림 4> 건물 주위에 산이 있다.
<그림 5>
