그린빌딩_건물소개

평면계획

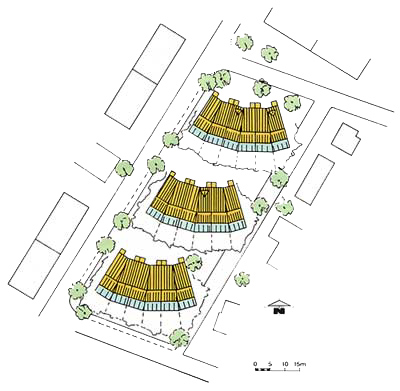

<그림 1> 배치도

평면은 테라스를 가로와 수평하게 배치하도록 의도되었으나 결국 그것을 가로에 직각으로 배치하여 남쪽을 면하도록 하는 것으로 결정되었다. 그리고 주택들 사이의 공간에는 보도 대신 자갈을 깔고 모든 울타리와 담장은 동일한 것으로 하기로 하였다.

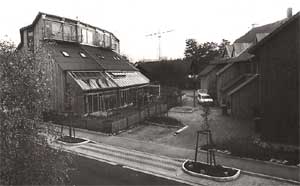

<그림 2> 선스페이스의 모습
주) 선스페이스는 여분의 주거 공간을 제공한다.

그리고 이 곳은 아이들의 놀이공간으로 유용하게 사용되어진다.

이 곳에서 덥혀진 공기는 발코니 너머로 전달된다.

주택은 11.56m와 3m의 sunspace 공간까지 포함한 긴 평면을 가진다. 하나의 공유벽은 정면에 직각으로 배열되었고 또 다른 공유벽은 테라스의 fan 모양을 형성하기위해 97도 틀어서 배열되었다. 이로 인해 남쪽 입면이 정면보다 1.87m 길어진 입면을 갖게되었다. 난방이 되지 않는 저장창고가 북쪽 입면에 지어졌거나 소유주에 의해 지어질 수 있도록 계획되었다.

OPEN PLAN의 효과를 증가시키기 위해서 각각의 층이 두 개의 층위를 가지도록 하는 특이한 단면계획을 하였다.

아이들의 침실은 갤러리 상부의 2층의 방으로 배열되었고, 최상층의 방은 유모의 방으로 분리시켰다.

주택의 지하 북쪽반 정도는 지하 저장고이다.

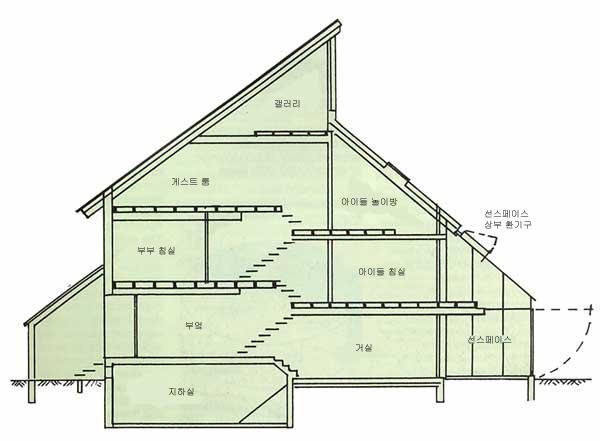

<그림 3>

시공

이 주택은 200㎜의 회반죽이 아닌 페인트 마감된 양면 콘크리트 경계벽으로 되어있다. 주택의 나머지 부분들은 경량 시공을 하였다. 바닥의 접합은 목재로 이루어지지 않았고 하부에 그대로 노출되어 있으며 벽판을 공유벽에 고정시키도록 도와준다. 외벽은 목재를 입히고 100㎜의 뒤로 경사진 벽 사이에 끼운 광질면으로 O.38W/㎡K의 열관류율을 가진다. 단열하였다. 지붕 구조는 목재이고 150㎜광질면으로 단열되어있다. 또한 시멘트섬유시트로 측면이 덮여있다. 이것의 열관류율은 0.26 w/㎡k 이다. 콘크리트에 타일마감을 한 1층을 제외한 모든 바닥은 목재이다. 내벽은 내부에 광질면을 가득채운 석고보드 금속 스터드 간막이벽이다.

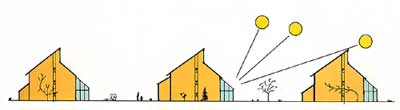

Passive Solar Design

<그림 4>

디자인은 자연형 에너지 시스템의 많은 부분들을 도입하고 있다.

- 최적조건의 테라스 공간에 의해 태양에 가능한 노출되도록 하였고, 그림자를 감소시키기 위해 단면계획을 하였다.

- 테라스를 곡면으로 만들어 북쪽의 파사드를 줄이고 남쪽의 파사드를 증가시켰다.

- 커다란 창을 가진 거실을 남쪽으로 배치하였다.

- 북쪽의 난방이 필요 없는 창고는 완충작용을 하기도하며 난방손실을 감소시킨다.

- 태양광 유입을 증가시키기 위해 각 바닥의 층위를 달리하였고 개방된 계단을 통해 sunspace로부터 데워진 공기가 집안으로 유입 되도록 했다.

-북쪽면으로부터 개방된 계단 그리고 높은 곳의 창까지 적층 효과를 사용하여 여름철 환기를 증진시켰다. sunspace의 지붕의 상당부분과 벽이 열릴 수 있게 하였다.

- 회칠되지 않은 콘크리트 경계벽과 타일마감된 바닥에 열을 저장하기 위해 내부에 열을 집적시키는 물질을 공급했다.

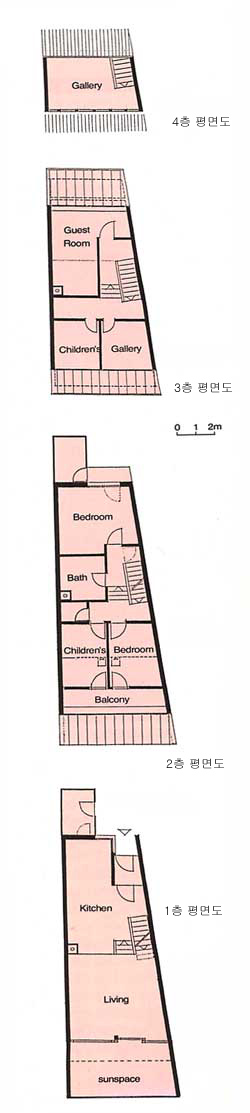

<그림 5> 평면도

보조난방시스템과 제어기술

중앙의 난방은 자동온도조절밸브를 가진 라디에이터와 송풍관을 없애기 위해 외벽에 부착된 대기가스보일러에 의해 이루어진다. 2차 열 교환기로 설치된 보일러와 150 리터용량의 온수실린더는 후에 설비형 태양열 시스템이 요구될 때 그 열 흡수관을 설치할 수 있도록 최상층 갤러리에 설치하였다. 보일러에 사용하기 위한 신선한 공기는 두겹으로 된 파이프를 통해 들어오게 되고 이것은 배출된 가스들에 의해 미리 데워진다. 또한 보일러에 의해 데워진 물을 압축하여 저장하는 300리터의 탱크가 있는데. 이것은 실내의 더운물 실린더와 중앙 난방 라디에터를 작동시킨다. 이 물 탱크는 물 온도가 설정된 온도이하로 떨어지면 보일러를 작동시키는 두 개의 수동조작 온도조절 장치를 가지고 있다. 설정된 온도에 물 온도가 도달하면 아래쪽의 자동온도조절 장치가 보일러를 끈다. 여름에는, 보일러가 이 저장탱크를 거치지 않고 바로 내부의 온수 실린더로 연결되도록 했다. 이 보일러가 한번 작동하는데 걸리는 시간은 보통 25분인데, 이것은 최적의 효율을 위해 여름에도 마찬가지이다. 라디에이터를 통과하는 온도는 외부 온도에 따라 3 가지 방식의 밸브에 의해 조절된다. 자동온도조절 라디에이터 벨브는 내부의 온도가 오르고 태양열 흡수량이 증가하면 라디에이터를 끈다.

<그림 6>

작동모드

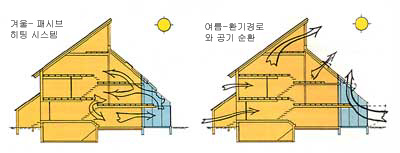

sunspace는 온실이나, 거실 혹은 그 둘 다로 일 년 내내 사용된다. 겨울에는, 맑은 날 아이들의 실내 놀이터로 쓰이기도 한다. sunspace의 데워진 공기는 침실상부까지 순환하며, 차가운 공기는 계단과 sunspace의 뒷부분을 통해 아래로 이동한다. sunspace의 발코니는 빨래를 건조시키는 데 사용되거나. 공기층을 형성한다.

여름에는 모든 개구부를 열어 북쪽에서 찬공기를 끌어들여 바닥층부터 계단 그리고 최상층 창에 이르도록 환기시킨다.

<그림 7>
