그린빌딩_건물소개

평면계획

건물은 겨울의 그늘짐을 막기 위해서 태양의 기하학적 배열과 세부적인 연구를 통해 세심하게 배열되었다. 제일 높은 건물이 대지의 북쪽 끝에 배치되었고 지붕의 경사도 태양 빛을 막는 것을 최소화하도록 이루어졌다.

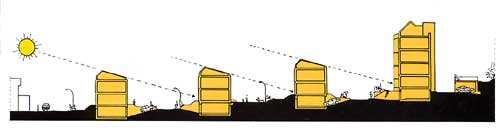

<그림 1> 주거단지 단면도
주) 모든 건물의 지붕이 태양광을 충분히 받아들일 수 있도록 디자인되었다.

설계 상세

테라스를 갖는 집들은 두 개층의 주거이다. 각각은 지하층을 가진다. 1층(한가구내의)에서는 북쪽과 남쪽 출입구가 모두 중요하다. 부엌/식당/거실은 각기 다른 배열은 갖도록 디자인 되었다. 2층(한가구내의)에서는 2개 또는 3개의 침실과 욕실이 배열되었다.

다가구 건물에서는 개별주거단위(아파트 FLAT)에서 공간의 확장을 위해 거실과 식당을 오픈할수 있도록 2중유리를 설치하였다. 부엌은 방들로부터 분리되어 북쪽에 놓여졌다. 또한 크기가 다른 두 개와 3개의 방들이 계획되었다.

4개의 건물은 남쪽입면에 동일한 붉은 철제프레임을 이용한 SOLAR PANEL과 유리창으로 특징지어진다. 철제프레임들은 전체적으로 검게 나타나게될 유리와 XOLAR PANEL의 충격을 완화하기 위하여 사용되어졌다. 이것을 사용한 결과 자연형 시스템의 요소들과 창의 구별이 가능했다. "BAY WINDOW"의 확장은 그것이 특이한 형태이기는 하나, 아파트 동의 입면 디자인과 조화를 이루었다.

북쪽 입면은 남쪽입면의 3분의 2가 유리로 되어 있어 기후에 맞추어 지어지는 건축물들이 일반적으로 갖는 간결함을 벗어나도록 계획되었다. 내부에 온수를 공급하기 위한 설비형 에너지 시스템은 45°기울어진 지붕의 남사면에 집적되었다.

<그림 2> 남쪽 입면

시공

시공과정과 자연형 에너지시스템의 요소를 잘 집적 시킬수 있는 단순하고도 반 산업적인 시스템을 선택하는것에 중요성이 맞추어졌다. 두 타입의 주거 모두 " BRANCHES ET PREDALLES" 구조로 지어졌다. ( 콘크리트 벽은 서쪽과 동쪽을 조립식 수직 내력벽은 남쪽과 북쪽을 지지한다.) 콘크리트 슬래브의 규격은 1.2×7.0M이다. 경량화를 위해서 PREDALLE은 폴리스티렌으로 채워진 평행한 덕트로 구성되었다. 이것을 열 천장으로 이동시키기 위해 속이 빈 철제 덕트가 단열 덕트들의 일부를 대신했다. 철제빔들은 구리시트로 덮인 지붕을 지지한다.

남쪽 입면에서 상부와 하부의 벽은 공기 순환을 위해 구멍을 뚫어 놓았다.

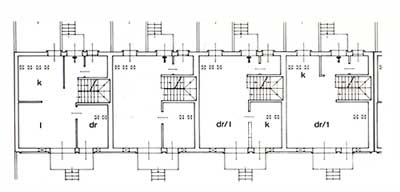

<그림 3> 1층 평면도
주) 부엌,식당,거실이 각기 다른 구성을 가진다.

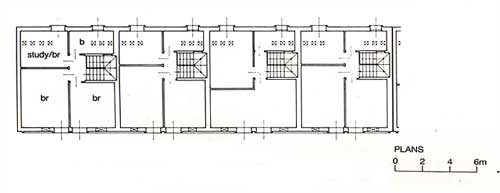

<그림 4> 2층 평면도
주) 2 혹은 3개의 침실과 1개의 욕실을 가진다.

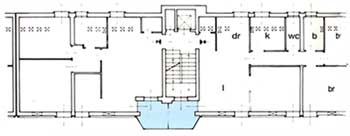

<그림 5> 일반적인 평면.
주) 색칠된 부분은 채광공간이 확장된 곳으로 2채의 주거를 서브한다.

Passive Solar Design

열과 건물의 시공요인들 그리고 자연형 에너지 시스템의 요소들을 집적시키는 것은 디자인팀과 제조업체의 협동에 의한 결과였다. 지금은 제조업체에 의해서 저가로 대량생산되고 있는 표준형의타입부터 시작하여 디자인팀이 계획한 목적대로 만들어지고 시공된 SOLAR PANEL이 그 좋은 예이다. 자연형 에너지 시스템은 다음의 요소들을 포함하는 "BARRA-COSTANTINI"시스템을 적용했다.

- 남쪽 입면에서 작용하는 열흡수 공기 패널은 60㎜ 단열면앞에 단면유리와 공기층 그리고 어두운 색의 알루미늄 시트로 그리고 제 2 공기층 그리고 내력벽으로 구성됨.

- 덕트를 통한 재분배를 위한 열 천장은 열 저장을 위해서도 수직의 구조물과 통합됨

- 드나드는 공기를 제어하기 위한 벨브를 가짐

남쪽 입면은 커다란 검은 공기패널로 덮인 표면을 갖는다. 그리고 드나드는 공기를 제어하기 위한 벨브는 몇 개의 방들에 노출되었다. 각각의 주거의 테라스는 190㎡의 SOLAR WALL PANEL을 갖고 다층 블록은 335㎡를 가진다.

평면은 대부분의 주거가능한 실들 특히 거실이 남쪽으로 위치하도록 하였다. 이것이 태양광선을 최대한으로 받아들이게 한다. 아파트 동은 태양광선을 받아들이는 면적을 확대하기 위해 100㎡의 이중유리로 된"BAY WINDOW"을 갖는다.

모든 유리는 이중으로 되어있다. 특이하게 롤러 블라인드박스가 외부에 설치되어 유리표면에 부분적인 그늘을 공급한다. 그것들은 또한 창문 가로대의 열교(THERMAL BRIDGING) 역할을 감소시킨다. 자연환기는 모든 개구부가 남북으로 뚫려 있는 것으로 인해 증진된다. 건물의 제한된 깊이와 그늘짐이 없는 것이 훌륭한 열수준을 증가시킨다.

보조난방시스템과 제어 기술

40개의 주거는 각각 난방과 온수에 필요한 가스 보일러를 가진다. 각각의 방에는 자동온도조절 장치를 갖는 히터가 설치되어 있다. 남쪽에는 이 히터들이 공기의 흐름을 증진시키기 위한 SOLAR PANEL을 향해 열려지는 상부에 위치한다. 자연형 에너지 시스템의 제어는 수동으로 이루어진다. 히터아래의 DAMPER는 그 필요해 의해 열리고 닫힌다. 어떠한 기계적인 환기가 없이도, 창문을 여는 것으로 환기체계에 의해 유발된 공기흐름을 바꿀 수 있다.

작동모드

겨울 낮 동안에는 solar panel에서 데워진 공기가 콘크리트 천장의 덕트를 통해 흐른다, 이 공기는 콘크리트 구조물들을 데우고 방에 도달하기 전에 식게 된다. 이것이 방의 공기와 섞이어 순환하여 다시 panel의 return opening으로 들어온다. 밤에는 플라스틱 막이 이 return opening을 닫아 낮에 데워져 저장된 열이 천장에서 방의 공간으로 방사되는 동안 공기의 역행을 막는다. 여름동안 자연환기는 내부의 아래 damper를 열어두고 바깥부분의 아래쪽 댐퍼는 닫아두고 상부는 열어두는 것으로 증진된다. 이러한 방법으로 시스템은 태양열 굴뚝처럼 작용한다. 이러한 배열은 Marostica의 온화한 기후에 필수적인 것은 아니다. 설치와 조작이 간편한 소형 나비 벨브가 전체시스템에 사용되었다. return air opening은 solar panel 하나를 감소시켜 자연형 시스템에 의한 내부 공간의 사용이 용이해진다.

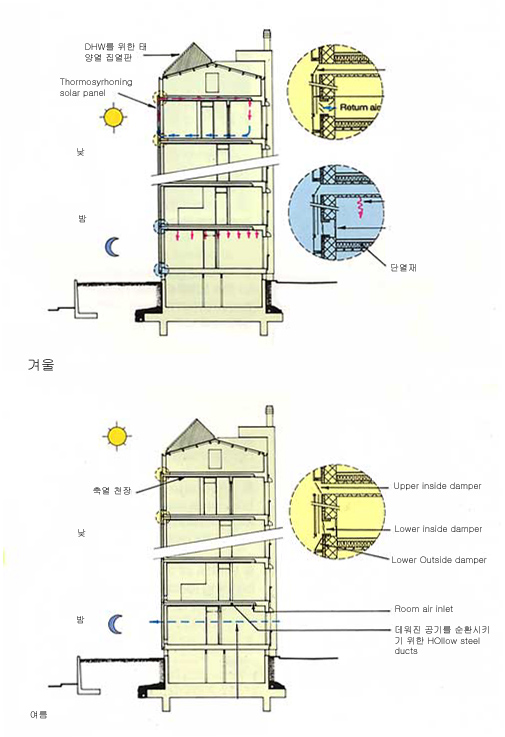

<그림 6> 겨울과 여름의 작동 모드
