디자인
상세 및 에너지절약기술
평면계획
리노베이션계획의 실행(성취)와 디자인상의 고려는 “거주자의 공간” 의 실행 등의 거주자의 의견이 많이 반영되었다. 리노베이션 전에는 모든 파사드가 우울한, 회색의, 한결 같은 것이였고, 출입구는 찾기 힘들었다. Sunspace, 발코니, 확장된 특별 창 등의 건축학적 특징은 모든 파사드에 통일감을 준다.
출구는 개선되었고, 따라서 출입구 부분은 파사드에서 명확하게 보여진다.
몇몇 개인 정원은 낮은 층에 만들어졌고, 건조실, 자전거, 유모차 등을 위한 공간 등이 소개되었다.

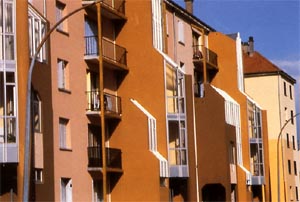

<그림 1>
시공
블록에 존재하던 벽은 hollow autoclaved breeze-blocks구조 였다.
증축과 sunspaces를 위해서 아파트의 크기가 증가함에 따라, 분리된 기초와 융통성 있는 형태로 main건물에 연결되어 있는 독립구조의 in-situ 콘크리트 구조로서 지어졌다.
파일 기초는 증축에 사용되어 왔고, 많은 지하의 서비스를 제공하는 장소를 만드는데 어려움이 있었다.
세심한 디테일은 증축에 따른 방수를 보증 하기위해 요구되었다.
외부의 단열재(외단열)는 다양한 색으로 마감된 모든 노출된 벽에 제공되었다.
Passive Solar Design
다양한 passive solar 기법들이 주거단지 내의 다양한 아파트에 사용되었다.
- 남쪽에 면한 실(38 세대)의 증축과 창 크기(2중 유리사용)의 확장.
- 남쪽에 면한 아파트의(141 세대) sunspace 추가.
- ‘blind’ 남쪽 면의 Trombe wall구조
sunspace는 분리되어 시공되었지만, 연결된 구조이다. Sunspace는 6㎡와 8㎡ 사이의 single glazing(외 유리창)의 알루미늄 프레임으로서 지어졌다.
Sunspace는 현재의 벽과의 완충 공간(buffer zone)을 제공하고, 아파트의 인접한 실과 덧붙여진 공간으로 환기되는 공기를 예열한다. 여름철의 과열은 overhanging roof를 이용함으로써 감소시켰다.
Trombe wall은 격자를 통해서 32 세대에 태양열을 공급한다. 아파트의 벽의 외부는 검은색으로 칠해져있고(표면 흡수 형태), 내부는 단열되어 있다. 집열판에서 유입된 뜨거운 공기는 자동적으로 조절되는 배출구(vent)를 경유해서 아파트 내부로 향하게 된다. 여름철에 배출구의 상부는 뜨거운 공기가 빠져나가도록 허용한다.
11.3㎡의 집열판은 몇몇 층이 같은 trombe wall로부터 따뜻한 공기를 제공받음에도 불구하고 아파트 각각에 허용되어 있다. 아파트의 태양열로 따뜻해진 공기를 움직이는데에 덕트는 사용되지 않았고 모든 움직임은 passive이다 ; sunspace내부의 창을 통해서 그리고 Trombe wall의 배출구를 통해서.

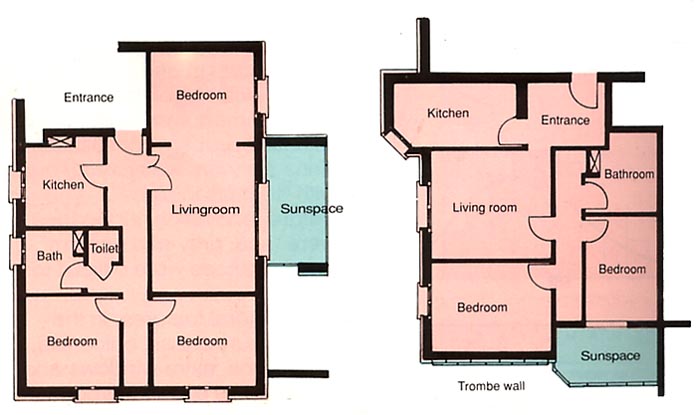

<그림 2> 평면도
보조난방시스템
아파트 전체 블록의 난방을 제공하는 현재의 가스 보일러는 새로 교체된 것이고, pipework는 지체시키고, 자동 온도조절 난방기 밸브를 포함한 새로운 control은 아파트 전체에 설치되었다.
Control은 아파트의 3분의 1은 난방이 부족하고, 3분의 2는 과열되었던 이전의 문제점을 극복했다. 가사용 온수는 아파트의 개별적인 보일러에 의해서 제공된다.

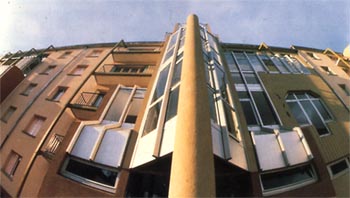

<그림 3>
작동모드와 제어기술
Sunspace는 내부의 창과 문을 통하여 자연적인 움직임에 의해서 아파트에 태양에 의해 가열된 공기를 제공한다. 여름철에 sunspace는 열린 창에 의해서 환기된다. 내부의 창과 문이 닫혀있을 때, sunspace를 통하여 따뜻한 공기가 활용되지는 않는다.
난방 기간에 Trombe wall은 따뜻한 공기를 제공하고, 자동적으로 조절되는 배출구를 통하여 활용된다. 이러한 배출구는 따뜻한 공기가 활용되지 않을 때는 닫혀있다. 여름철에, 아파트의 배출구는 수동으로 닫혀지고, 집열판의 윗부분의 배출구는 불필요한 뜨거운 공기가 빠져나가도록 허용한다.

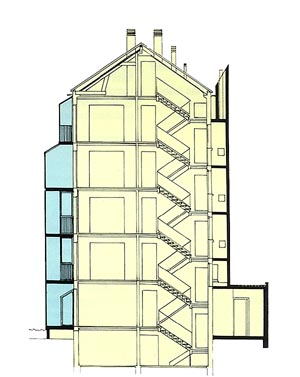

<그림 4>

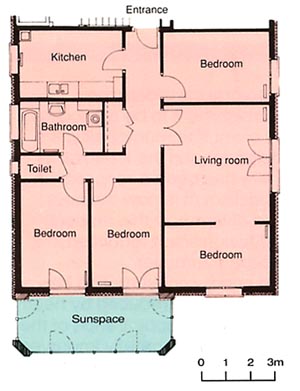

<그림 5> 개조 후 인상적으로 바뀐 외관
