적용기술의 효과 및 평가
모니터링
광범위한 모니터링은 1981년 이후로 수행되었다. 이것은 다음과 같은 2개의 레벨이다.
-블록 당(15개 블록) 연료의 소비에 대한 포괄적인 모니터링, 그리고 기상학적인 조건에 대한 모니터링.
-개개의 아파트의 태양열 시스템의 수행을 평가하기 위한 세분화된 모니터링
모니터링은 CNRS(National Scientific Research Centre)이 사용한 central data acquisition에 의해서 수행되었다. 데이터 분석은 원래 미국 캘리포니아의 Lawrence Berkeley(로렌스 버클리)실험실의 에너지 효율 건물 그룹에 의해서 발전된 프로그램(CALECO)을 사용함으로써 수행되었고, 시뮬레이션 모델은 시간당 측정되고 계한된 데이터 사이의 비교를 한 데이터 분석을 운영함으로써 발전되었다.
심의된 결과는 포괄적인 모니터링과 sunspace를 개조한 블록19의 7개의 아파트 세부적인 모니터링을 기본으로 한다. 아파트 control의 몇몇 모니터링 또한 수행되었다.
<그림 1>
사용자 평가
주거단지의 거주자들은 리노베이션계획에 매우 만족하는 것으로 보고되었다. 이전과 비교해서
세대는 커졌고, 훨씬 편리해졌고, 합동 임대료와 서비스 비용(난방비용 포함)은 줄어들었다. 건축적으로 주거단지의 외관은 크게 향상되었고, 특별히
sunspace가 추가되었다. 거주자들은 sunspace에 의해 제공되는 따뜻함과 여분의 공간에 매우 만족한다.
더 나아가서 이 계획의 성공은 거주자의 이주가 1978년의 210건에서 1982년에 60건으로 감소된 점에서 나타난다.
<그림 2>
Passive Solar Design의 성능평가
블록의 포괄적인 모니터링은 리노베이션계획이 완성된 1980년에서 1983년 사이에 연료 소비가 48% 감소한 것에서 나타난다. 이것의 많은 부분은 새로운 난방 시스템과 단열재에 따른 당연한 결과이다. 소비는 1982년 이후로 겨울이 더 추워지고 sunspace의 사용함에 있어서의 에너지 의식이 낮아짐에 따라서(거주지들이 연결 문 또는 창을 계속 열어놓음) 또다시 조금 증가했다.
19 블록(sunspace가 추가된 블록)의 세부적인 모니터링은 전체에서 거의 20%, 또는 net space의 난방 부하에서 26%의 태양에너지의 기여를 보여준다.
Sunspace를 가진 아파트 전체에 걸쳐서, 리노베이션 전의 상황과 비교해 볼 때, 에너지 소비량의 55%까지 절약됨을 추정할 수 있다.
<그림 3> 리노베이션 전과의 에너지 소비량 비교
이러한 절약은 6.7%는 환기 예열에 의한 것이고, 24%는 sunspace의 단열 효과에 의한 것이다.
여름철에 sunspace가 과열 된다는 기록은 어디에도 없다.
Trombe wall은 각각 아파트에 있어서 난방 기간동안에 1500kW와 동등한 에너지를 제공함으로 추정된다. 전체 공간의 난방 부하의 약 20%에 해당하는 것과 비슷한 양의 에너지가 sunspace에 의해서 제공되지만, 이것은 관측장비의 실패로 인해서 모니터링에 반영되지 않았다.
따뜻한 공기의 각각의 다른 층으로의 분배는 낮은 층에서는 높은 층에서보다 더 차가운 공기를 받아들이게 되어, 잘 이루어 지지 않았다. 일반적으로 Trombe Wall의 역할은 형편 없었다고 평가되어진다. 내부 벽에서의 과열은 기록되지 않았다.
확장된 아파트의 남쪽면 창의 증가된 부분의 역할 또한 특별히 모니터링 되지 않았지만, 각 층의 thermal mass의 부족과, 야간의 열 손실을 줄이기 위한 단열 셔터의 결손 때문에 그 효과가 모니터링 되지 않은 것으로 추측된다.
<그림 4> 연간실난방부하 분포
비용절감효과
sunspace가 건축적, 공간적, 그리고 에너지적 이유에서 더해졌기 때문에, 어떤 에너지 효율에 대한 계산도 단지 에너지 절감 한가지에만 기초해서는 가능하지 않다.
Solar wall collector는 기본적으로 에너지 절감의 이유에 의해서 추가되었고, sunspace가 추가된 아파트 당 15300FF의 자금 투자의 회수는 매우 미약하다. 연간 342FF의 에너지가 절감되었음이 추정되어지고, 자금 회수기간은 36년이다. 주된 자본 감소 방안은 투자였다.
<그림 5> 연간 연료사용비용
<그림 6> 건축비용과 태양에너지활용 설계 비용

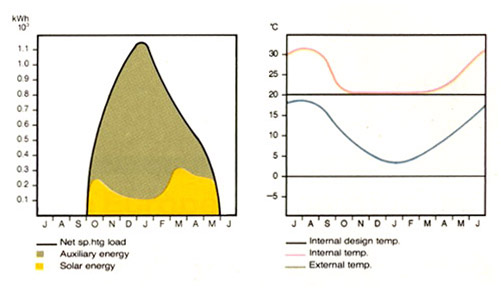

<그림 7> 월 유효실난방요구량 및 공급량 분포 / 월평균온도
