디자인
상세 및 에너지절약기술
평면계획
275세대의 레이아웃과 디자인은 대규모의 상담 후에 지어졌다. 16개의 공공 미팅을 하였고 레이아웃(블럭의 길이와 주거와 주차, 열린 공간의 사이트 작업)과 주거와 주차(바닥 평면과 주거의 넓이와 길이)에 따라 선택하였다. 지방정부가 제공한 리스트를 통해 주거자들이 직접 건축가를 선정하였다.

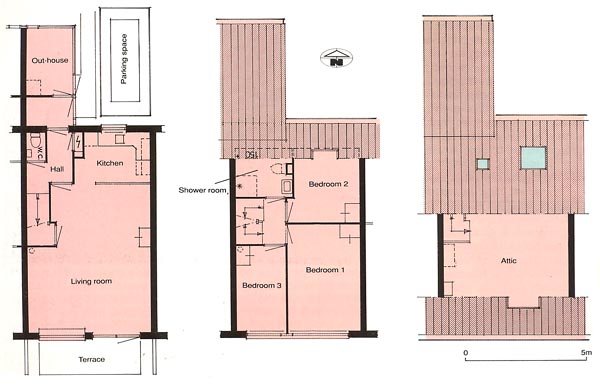

<그림 1> 1층 평면도 / 2층 평면도 / 3층 평면도
Design
Detail
대부분의 주거는 pitched 지붕의 2~3층의 단독 주거이다. 최소한의 그림자가 지는 남향 주택이 75%이다. 이는 더 낮은 북쪽 지붕 거더를 가진 비대칭의 사선 단면에 의해 가능하다. 조심스러운 조경 계획과 거실 계획 그리고 밀접해 있는 외부 화장실에 의해 외관이 깔끔하다. 10000 ㎡당 45 주거가 살고 있다.

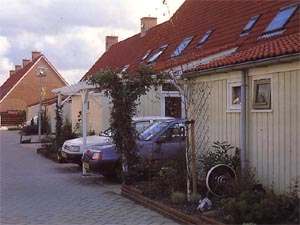

<그림
2>
주)입구와 창고는 북측면에 위치해 있다.
시공
in-situ 콘크리트 바닥과 벽에 의해 건축되었고 벽돌 외부 스킨 또는 프리페브리트 패널도 이용되었다. 지붕은 콘크리트 타일로 마감되었다. 광 섬유 단열(140mm)과 여러 두께의 폴리스틸렌이 바닥 단열로 이용되었다.
거실과 주방의 모든 창문은 15mm 공간이 가스로 주입되고, 창문 위에 정선된 코팅이 씌워지는 이중창이다. 열관류율은 1.3 w/㎡k이다.
Passive Solar Design
주거의 사이트 레이아웃과 내부 계획이 태양열 획득을 최대화하도록 선택되었다. 주거들의 3/4가 남향 거실이 있고, spacing of the block과 더 낮은 지붕 라인에 의해 그림자를 최소화하도록 되어 있다. 각 집 마다 유리창의 10㎡이 남쪽으로 향하고, 2㎡만 북향이다.
현관은 가능한한 북향이며 외부 화장실은 북쪽 또는 남향의 정원 끝에 위치하고 있다.

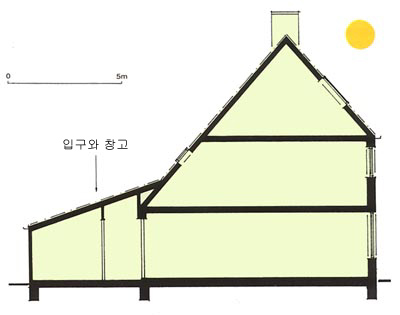

<그림 3> 단면도
보조난방시스템
보조 난방은 가스와 보일러에 의해 공급되고 루프 스페이스에 위치하고 있다.
모든 방에는 라디에이터가 있으며, 거실에는 온도계가 있다. 집안에 더운 물 또한 보일러에 의해 공급된다.
기계 통풍 시스템은 한 시간에 130~175㎥의 비율로 주방과 욕실과 화장실의 공기를 배출시킨다. 그리고 한 시간에 50㎥ 비율로 3개의 침실 각각으로 열 교환기에 의해 난방된 신선한 공기를 공급한다. 통풍 공기가 모든 사용 조건 아래 주택을 통해 신선한 공기의 공급을 가능하게 하는 거실로 가는 순환 공간을 통해 통로를 찾는다.
작동모드와 제어기술
Overbos 8 주거들이 보통 주택과 같은 방법으로 작동하고 있다. 창문은 기계 시스템이 사용 중이 아닐 때 통풍을 상승시키기 위해 열릴 수 있다. 또한 커튼은 그늘을 제공한다. 난방 시스템 조절은 태양 획득에 반응하기 위해 디자인되어 있고, 자동 온도 조절 장치가 남향 거실에 위지해 있다. 기계 통풍 시스템은 집 전체를 통해 공기를 빼는 것과 거실과 욕실에서 공기를 배출함으로써 집 주변의 태양열 획득에 기여한다. 열 교환기는 태양열과 내부 열 획득의 재활용을 가능하게 해준다.

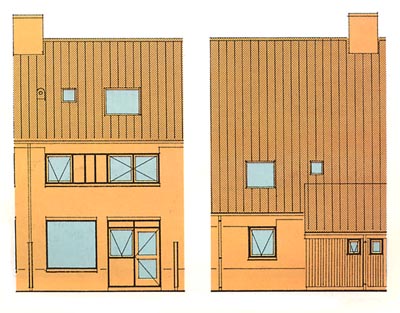

<그림 4> 왼쪽 : 남측입면도(3층) / 오른쪽 : 북측입면도(3층)
