적용기술의 효과 및 평가
모니터링
Walloon Region에 의해 주최된 Concurs pour un Habitat Thermique 현상설계의 규정에 의해 82년 9월에서 83년 9월까지 1년간 모니터 되었다. 태양열 침투율은 가압과 정상 테스트와 가스 추적 반응에 의해 평가 되었다. 첫 번째 실험은 공기 침투시 열극을 알아보기 위해 4PA의 압력에서 작은 구멍을 통해 공기를 흐르게 하여 이루어졌다. 가스추적 실험은 1시간 마다 공기 교환을 통해 평가했다. 채취된 샘플은 크로마토그래피로 분석되었다. 난방 요구량은 협력난방 실험을 통해 평가되었다.
수평의 태양 복사자료, 온도복사자료, 건조시 온도등이 소형 카세트에 기록되었다. 보조난방 및 온수공급 조명과 설비에 필요한 전체 에너지 출입은 수동으로 기록되었다.

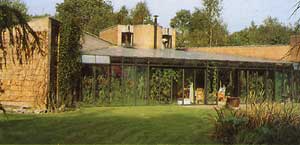

<그림
1> 온실
주) 온실의 이국적인 식물들. 온실기온은 빙점이하로 내려가지 않도록 하였다.
사용자 평가
건축주는 3가지 문제점을 제외하고는 대체적으로 그들의 집을 좋아했다. 첫째는 외관상 온실 유리에 발생한 거대한 매스이고 둘째는 실내에 햇빛이 적어 온실의 빛에 의존해야 하는것이며 마지막으로 여름에 실내에 과열이 발생하나 외기 창이 없어 충분한 환기가 어려운 것들이다.
Passive Solar Design의 성능평가
-난방을 위한 에너지는 Walloon Region에 의해 신축된 다른 집들에 비해 67%로 감소, 33%를 절약했다.
<그림 2> 전체 설계에서 차지하는 부하 비교
-태양열은 전체 난방을 위해 35%를 기타 획득 에너지가 14%를 그리고 보조난방이 51%를 기여했다.
<그림 3> 연간 실난방요구량의 분배량
-난방 기간동안 보조난방에 의한 열보다 자연형 에너지 시스템에 의한 열이 더 많이 발생했다.
-태양열 및 내부 획득 량의 차감에 따라 net space heating 요구량은 0.28GJ/㎡이다.
-시간당 0.38의 공기교환율을 보여 공기의 이동이 많지 않다.
<그림 4> 연간 연료 소모량
<그림 5> 연료사용비용
-난방 연료로 기름은 전체 난방의 35.5%를 나무는 44.2%를 차지하고 있으나 비용면에서 기름이 35.9%를 나무가 21.2%를 차지한다.

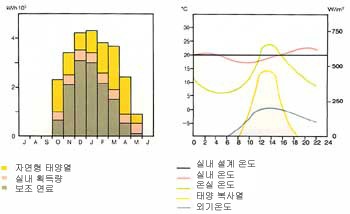

<그림 6> 월별 실난방 요구량 및 공급량 / 기온과 일반적인 겨울 복사열
-전형적인 겨울에 온실온도는 내부온도보다 3~5도 높다, 1시쯤에는 태양열반사가 최고인 450W/㎡에 도달하기도 했다.
-외기 온도가 영하 10℃로 떨어졌을 때 온실의 온도는 영상6℃이다. 오전 6시에 외부와 내부의 온도차는 약16℃이다.
<그림 7>
