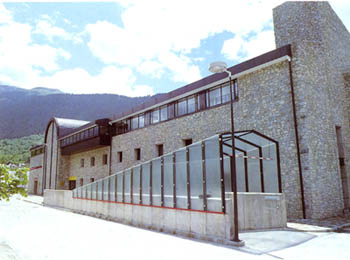

<그림
1> 병원 북쪽입면
주) 앰뷸런스의 진입을 위한 램프가 보인다.
설계 목표
이 프로젝트의 목적은 태양열 획득의 잇점을 충분히 활용하는 것과 에너지 운용을 효과적으로 하는 것과 더불어 에너지 절약요소를 이용하는 것이다. 이와 같은 방법은 열적 쾌적성을 충분히 보장하는 공용건물로서의 기능을 다하기 위한 것이다.
이 건물은 또한 특수한 알파인(alpine)기후, 토속적인 재료의 사용으로 인한 지역적 특색을 고려하여 에너지 절약 목표를 달성해야 한다.

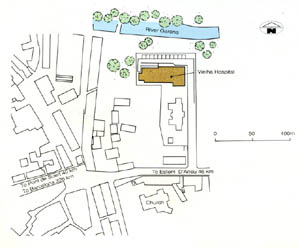

<그림 2> 배치도
에너지 절약요소
- 넓은 남측창이 태양열을 획득하며 매스월과 바닥이 효율적인 축열을 한다.
- 남측 파사드 위쪽의 클리어스토리 창은 건물 꼭대기의 북측에 자연광을 공급한다.
- 용적에 비해 낮은 표면적을 가능케한 콤팩트한 형태, 높은 단열 수준,드래프트 로비, 최소화한 열손실.
- 여름의 자연통풍은 북측과 남측 파사드의 창을 열어서 가능케하며 대부부의 영역에 필요한 냉방까지도 해결해 준다. 그리고 특별한 곳을 제외한 경우에 에어컨디셔닝의 수요를 감소시켜주는 구실을 한다.
대지위치와 기후조건
Vielha는 인구 6000명의 소도시이지만 피레네 산맥의 아름다운 골짜기에 있어서 수많은 관광객을 유치하는 곳이다.
<그림 3> 대지위치
해발 924m에 위치하여 추운 겨울과 따뜻한 여름을 가지는 alpine기후이다. 1월 평균외기온도는 2.6℃이며 7월에는 이 온도가 17.8℃로 상승한다. 이 곳은 1년동안 3226 도일(18℃기준)을 갖는다.
이 병원은 2000m 높이의 산들로 둘러싸여 지역풍들로부터 보호받는 곳에 자리잡고 잇다. 주위의 건물들은 태양열 획득에 지장을 주지는 않지만 해가 뜨고 질깨에 주위 산들로 인해 그늘이 진다.
<그림 4> 기후(Vielha)
