디자인
상세 및 에너지절약기술
평면계획
이 건물은 콤팩트한 직사각형의 형태이며, 1층에는 서비스 공간과 스태프를 위한 공간이 있으며 그 위의 세 개 층은 병원으로서의 주요 기능을 담당하고 있다. 각종 클리닉과 X-ray실, 접수계가 1층과 2층에 있으며 3층에는 병실이 있다.
디자인 상세
1,2,3층은 남측 파사드의 높은 창을 통해 태양열을 획득한다. 그 중 대기실은 2층까지 개방되어 있다. 이런 점은 태양열 획득분이 분배되어 좋은 열흐름을 만들어 낼 수 있게 한다.
<그림 1> 2층 높이의 대기실 전경.

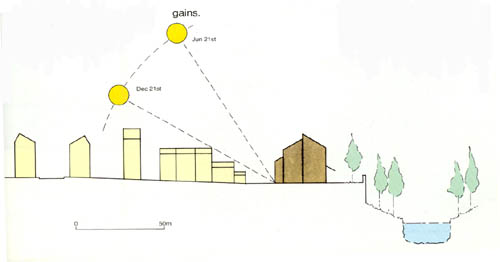

<그림 2>
시공
주로 이 지역산 돌을 사용한 중량 시공은 태양복사열 축열용량을 높여주며 추가적인 열적 재료의 사용없이 건물의 단열성능을 향상시켜주었다.
외벽은 250mm 지역산 돌, 50mm expanded polystyrene, 50mm 중공층, 100mm 벽돌로 이루어져있다. 1층의 반지중벽은 150mm 석재, 250mm 콘크리트, 50mm polystyrene으로 시공되었다.
지붕은 50mm expanded polystyrene으로 단열되고 아연으로 커버링한 목재 구조로 시공되었다. expanded polystyrene은 바닥 슬래브의 가장자리에도 단열재로 사용되었다.
남측 파사드의 모든 창과 문은 이중이며 그 외의 모든 창은 100-200mm정도의 secondary glazing이다. 서측 파사드는 대부분 차이 없다. 높은 품질의 시공으로 낮은 air change rate를 실현시켰다.

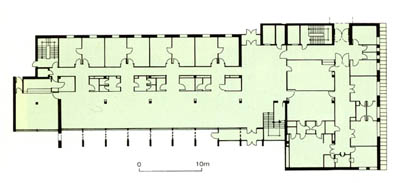

<그림 3> 1층 평면도

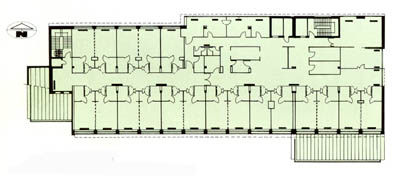

<그림 4> 2층 평면도
Passive Solar Design

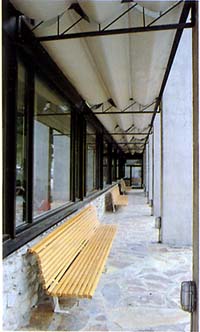

이중창이 남측파사드를 거의 덮고 있는데 이 폭이 58m에 달한다. 파사드 앞쪽에 수평지지대가 있으며 이것과 벽 사이에 캔버스 오닝(canvas awnings)가 지탱할 수 있어 이것으로 차양이 마련된다.
태양열 획득은 코리도를 통해 건물 내부로 분배된다. 2층 높이의 대기실은 1층과 2층 사이의 직접적인 열적 연결장치가 된다. 콘크리트와 짙은 색의 세라믹은 내방재로 사용되고 매시브 플로어는 이런 내장재로 약 40㎥의 용적에 해당하는 직접적인 태양복사열 축열 효과를 얻을 수 있다.
베네치안 블라인드는 일광의 양을 조절하고 필요시 과도한 태양열 획득을 감소시켜주는 역할을 수행하도록 최상층 바닥 위에 설치하였다.

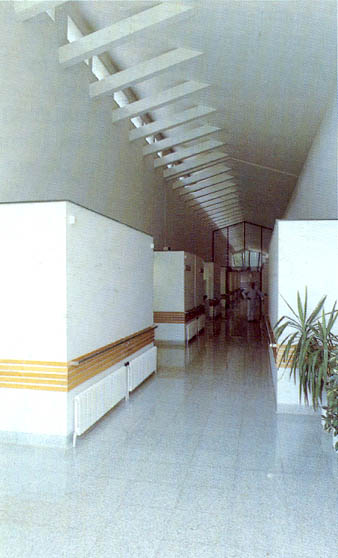

<그림 5> 2층의 코리도(corridor)에 있는 천창
보조난방시스템과 환기시스템
가스-기름 보일러와 일반적인 라디에이터 시스템은 병원의 보조실난방 장치로 사용되며 이 보일러는 급탕장치로도 사용된다.
병원의 북측면에는 앰뷸런스의 진입을 위해 램프가 만들어졌고 겨울에 열리는 것을 방지하기 위해 램프 아래에 예열장치를 갖추었다.
냉방장치는 X-ray실 같은 몇몇 특수한 실에만 설치되었다.
제어기술
남측 파사드에는 움직일 수 있는 차양 조절기가 설치된, 고전적인 중세 건축 양식을 채용한 캔틸레버 오버행과 같은 상시적인 태양열 조절 장치가 있다. 외부 캔버스 오닝은 1층의 태양열 획득을 감소시키는 목적으로 남측 파사드 앞쪽에 내밀어져있다. 3층에는 베네치안 블라인드가 태양복사열 획득량을 조절한다. 건물의 열적 매스 역시 온도조절을 돕는다.
보조 난방 시스템은 재실자 패턴에 따라 독립적으로 제어가 되는 5개의 개별 존에 공급된다. 재실자 패턴은 예를 들어 진료실이 오전에만 사용되며 3층 병동은 24시간 내내 쾌적한 환경이 요구된다는 점에서 나타난다.

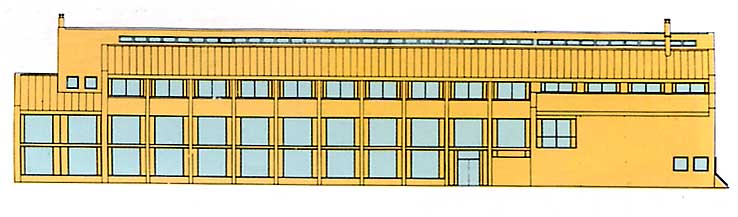

<그림 6> 남쪽 입면

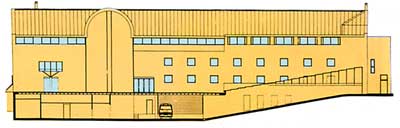

<그림 7> 북쪽 입면
작동모드
겨울에 해가 비치는 날은 공기가 덥혀지고 축열되도록 남측 파사드의 블라인드를 올려 태양열 획득이 잘 되도록 한다. 이와 같이 태양열 획득이 충분한 양만큼 효과적으로 진행되는 존에는 난방시스템이 자동으로 작동하지 않는다.
밤에는 환자들이 있는 3층에 열 손실ㅇ르 줄이기 위해서 블라인드를 내린다. 건물의 서로 다른 부분들이 독립적으로 움직이며 난방을 사용중인 곳에만 공급된다. 여름 한 낮에는 특히 동측 파사드를 중심으로 3층의 블라인드를 내리며 대부분의 창문을 연다. 밤에는 냉방과 환기가 필요한 곳에만 창을 열거나 닫는다. 난방 시스템은 6월 초부터 9월 말까지 꺼둔다.
<그림 8>
