Christopher Taylor Court(이하 CTC)는 42채로 이루어진 요양시설이며 노인들을 위한 기능을 갖춘 곳이다. 영국 버밍험 근처 Bournville Solar Village 내에 위치해 있다. 이 일대는 거의 100년 정도 지역 내에 주택과 쇼핑몰, 레져시설을 설립해 온 Bournvill Village 신탁회사의 소유이다.
Bournvill Solar Village는 모든 건물이 좀더 훌륭한 passive solar 기술과 에너지 절약 기술을 가지고 조직된 7개의 사이트들로 이루어져 있다. CTC와 Parklands Estate of simple direct gain houses는 같은 대지 안에 있고 이들은 CEC라는 계획안으로 함께 형성되었다. 이 요양시설은 1986년부터 2년간 모니터링되었다.

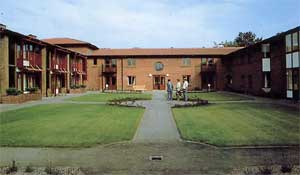

<그림 1> CTC의 모습.
설계 목표
이 요양시설 계획안을 간단히 요약하면 노인을 위한 42채의 주거와 요양소, 관리인의 숙소, 공용실, 방문가 숙소와 작은 세탁실이 요구된다고 할 수 있다. 주거 중 6채는 특별히 휠체어 사용자를 위한 맞춤식 부엌과 욕실이 필요했다.
이 프로젝트를 펀딩한 주택조합은 다음과 같은 요양시설을 위한 특정한 표준안을 요구했다;
- 모든 주거가 계단 없이 진입할 수 있어야 되고
- 모든 주거로 통하는 이 진입이 벽으로 둘러싸여있어야 하며 항상 16℃정도로 난방되어야 하고
- 모든 주거 내부는 언제나 21℃로 난방되어야 한다는 것이다.
이 계획안이 도전하는 점은 위의 모든 요구안을 수용하면서 최대한의 태양열 획득과 에너지의 보존이 동시에 달성되어야 한다는 점이다. 게다가 Bournvill의 특성이 건물 디자인에 반영되어야 하고 거주자들이 외부 마을로부터 보호받아야 한다는 점 역시 간과할 수 없는 부분이었다.

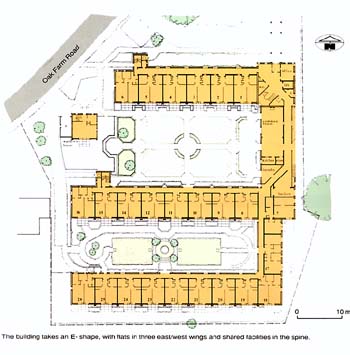

<그림
2>
주) 이 건물은 3개의 동서로 뻗은 윙이 주거를 담당하고 가운데
축 부분이 기능을 담당하는 E 자형 구조를 가지고 있다
에너지 절약요소
- 이 건물은 대부분의 주거가 동쪽 내지는 서쪽에 테라스를 가지고 북쪽으로는 회랑을 두어 단열효과를 취했으며 남쪽을 향하도록 배치하였다.
- 조명에 들어가는 전기에너지의 절약을 위해 모든 회랑에는 빛을 들어오게끔 설계하였다.
- 대부분의 주거는 거대한 단일 매스월과 채광창으로 구성되고 passive solar 획득과 자연환기가 가능하도록 남쪽 파사드에 창이 달린 문이 설치되어있다.
- 이중외피와 김서림 방지 창문이 설치되어있고 난방손실을 최대한 줄일 수 있도록 고단열구조로 설계되었다.
- 내부 슬라이딩 셔터는 여름에 매스월로부터 방으로 열이 과도하게 전달되는 것을 줄이고 겨울에는 창들의 침기를 방지하고 매스월의 단열성능을 높이는 것을 도와주는 2가지 역할을 수행한다.
- 에너지조절시스템은 태양열을 획득하여 최대한 사용하도록 하는 중앙난방장치를 제어한다.
대지위치와 기후조건
<그림 3> Bounville의 위치
<그림 4> 기후(Bounville)
Rowheath의 태양열단지는 웨스트 미들랜드의 버밍행 남쪽 Bournville/Kings Norton 지역에 그들이 Bounville 단지라고 부르는 구역 남동 경계에 위치해 있다. 대다수의 주택 대지는 공원과 호수가 가까이에 있는 쾌적한 환경에 있다.
CTC의 이웃에는 아파트로 개조된 17세기 때의 나무로 만든 헛간이 있다. 이 대지에 서쪽에는 Parklands가 있는데 이것은 passive solar 주택들로 이루어진 단지이다.
이 곳의 기후는 일반적으로 습하고, 온화한 겨울과 시원한 여름을 가지는 전형적인 영국의 그것을 따르고 있다. 1월평균기온은 3.3℃이고 가장 더운 7월은 16℃이다. 이 대지의 평균 풍속은 4m/s이다.
