그린빌딩_건물소개

평면계획

<그림 1>
주) 북쪽에 면한 회랑의 창문은 빛을 실내로 유입시키고 시골의 풍경을 끌어들인다

이 건물은 북쪽으로 약간 경사진 대지에 두 방향으로 열린 정원을 가지며(배치도 참조) 북쪽으로 경사졌지만 충분한 태양열 획득을 한다. 대다수의 세대가 남쪽에 면하는 건물의 세 개의 날개에 해당하는 부분에 위치하며 이 중 두 곳은 두 개층이며 한 곳은 단층으로 구성되어있다. 북쪽에 있는 코리도는 전세대의 버퍼 스페이스로 기능하며 코리도의 정면으로 정원 혹은 길의 전경을 제공한다. 부엌들은 중앙에 위치하지만 코리도로부터 빛을 받아 들일 수 있으며 외부 풍경을 볼 수도 있다.

건물의 날개들은 남북으로 있는 축에 연결되어 있으며 이 축에는 1층에 출입구, 관리인 사무실, 공용실, 세탁실, 보일러실이 있으며 2층에는 손님방과 갤러리가 있다.

시공

남쪽에 면하는 벽은 큰 축열성능을 가진 매스 월로 구성되어있다. 각각의 벽들은 한 장의 유리, 중공층, selective surface, 12mm render, 200mm 고밀도 콘크리트 블록, 12mm 고밀도 플라스터 스킨으로 구성되어있다.

다른 외벽들은 105mm 벽돌, 100mm 파이버글래스로 가득찬 중공층, 100mm 고밀도 콘크리트 블록으로 시공되어졌고 12mm 고밀도 플라스터로 마무리되었다. 경계벽은 200mm 고밀도 콘크리트 블록이다.

바닥은 200mm 콘크리트 슬래브, 1층 바닥은 판지 내장재로 씌워진 50mm expanded vermiculite 단열재로 단열되었다.

지붕공간은 200mm 화이버글래스 단열재로 시공되었고 지붕은 콘크리트 타일로 마무리되었다.

모든 창들은 이중창이며 드래프트 드랩이 되어있으며 trickle vent는 자연적인 통풍을 위해 창프레임에 크기를 맞추었다.

<그림 2>

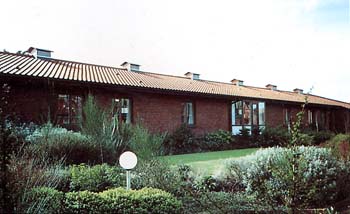

주) 매스월은 태양열 획득량을 증가시키고, 창이 있는 문은 여름에 발코니와 안뜰을 확장시키는 효과를 가져온다

Passive Solar Design

가장 주요한 passive solar design 요소는 건물의 형태와 실내계획, 매스 월 시스템에 있다.

창을 통한 직접적인 태양열 획득은 이 건물 디자인에는 그다지 적합하지 않았는데 그 이유는 노인이 빛에 민감하기 때문이었다. 그러나 매스 월을 포함하여 남쪽에 면한 세대의 대다수에게는 창을 통한 직접적인 열획득이 여전히 필요하였다. 그래서 남북의 축을 가지는 세 개의 날개가 있는 E자형 건물 형태가 선정되었다.

모든 노인의 주거들이 3개의 동서 날개 남측에 위치하며 북쪽으로는 닫힌 코리도가 있다. 남쪽에 위치한 대다수 건물의 날개는 겨울에 옆 블록에 드리워지는 그늘이 최소화되도록 날개 사이들의 거리를 줄이기 위해 단층으로 되어있다. 이 두 블록(날개와 날개) 사이의 정원은 길쭉하며 북쪽으로 낮아지는 사이트의 경사를 받아들여 단계를 이루고 있다.

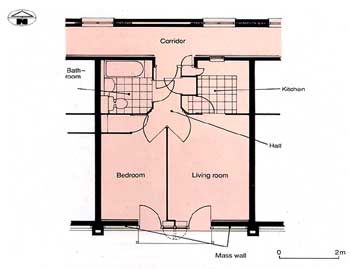

실내의 passive solar design을 살펴보면, 거실과 침실이 남쪽으로 향하며 홀과 부엌, 욕실은 북쪽에 위치한다. glazed door는 여름에 거주공간을 발코니와 현관의 영역으로 확장시키며 통풍효과를 높여준다.

<그림 3>

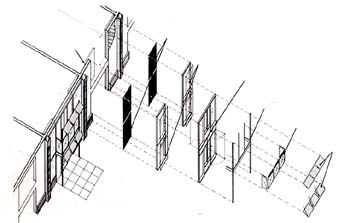

간소한 매스월은 내부 슬라이딩 셔터가 달린 200mm의 두께로 이루어져 있다. 이 매스월을 컴퓨터 시뮬레이션 한 결과 보다 복합적인 passive system과 매우 유사한 에너지 절약 효과가 예견되었다. 이 벽체구조에서 사용된 selective surface는 오직 리노베이션 재료로 사용되던 것이었다.

<그림 4>

2층에는 매스월이 층높이 전체에 사용되었지만 1층에서는 벽돌이 벽의 500mm 아래에서부터 위로 마감되었다.

매스월 뒤편의 내부 슬라이딩 셔터는 free running 슬라이딩 도어 기어로 작동되는 나무판넬로 구성되어있으며 보통 일반적으로 사용되는 문보다 작동에 불편함이 없다.

여름에는 창을 통한 태양열 획득을 줄이기 위해 외부차폐기구를 조절하며 지붕을 외부로 내어서 2층의 창과 문으로 유입되는 태양광을 가린다. 매스 월의 Relief vent는 한여름의 온도를 내리는 역할을 한다. 관리인숙소는 대지의 서쪽에 따로 위치하며 이 건물 역시 남쪽으로 향하며 매스 월을 사용한다.

보조난방시스템

CTC는 hybrid heating system을 사용한다 :

모든 주거가 중앙가스난방이며 서비스 영역과 공용공간은 남쪽에 면한 매스월로부터의 태양열 난방에서 공급받는다. 중앙의 가스보일러는 각 세대에 공급라인을 가지고 있으며 각각의 주거에서 밸브로 조정하는 조절기로 각각의 지관을 콘트롤한다. 낮은 열 용량을 가진 라디에이터가 각세대에 설치되어있으며 이 시스템은 빠른 반응을 가지므로 passive solar의 사용과 실내열획득을 더욱 용이하게 만들어준다. 보일러로부터 공급되는 난방온도는 외기온도와 태양복사열의 정도에 따라 조정된다. 급탕이 중앙에서 공급되지 않는데 그 이유는 결과적으로, 특히 여름에 이 방법이 비효율적이기 때문이다. 세탁실이 보일러실로부터 코리도를 가로지르는 곳에 위치해 있는데 이 곳으로 공급되는 뜨거운 물은 가스 혹은 전기로 덥혀질 수 있기 때문이다. 다른 곳과 개인 주거공간은 off-peak 전기 온수기를 사용한다.

작동모드와 조절장치

가을과 겨울에 나무로 된 외부 차양이 처마 아래 혹은 발코니 아래로 접혀 들어간다. 이와 같은 외부차양의 기능은 남측 파사드의 태양열 획득을 방해받지 않기 위해 취해졌다. 태양열 은 glazed door와 창, 매스 월을 통해 각각의 주거에 획득된다. 밤에는 내부셔터가 이중창으로 되어 단열효과를 높이며, 보안성을 높이고 매스월로부터 방사되는 열을 지켜준다.

봄에는 외부 차양이 창의 위로 열려진다. 이것은 가을까지 계속 위로 젖혀진 상태로 있게 된다.

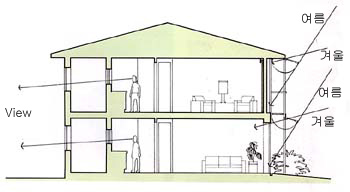

<그림 5> 여름과 겨울의 외부 차양 각도 조절

외부의 문을 열어두는 것은 주거의 환기성을 높여준다. 매스월의 glazed surface에 있는 vent는 여름의 최고 온도를 낮취준다.

특별하거나 어려운 passive solar control은 없으며 사용자는 단순히 셔터를 하루 중 몇 번 여닫거나 계절마다 셔터개폐 횟수를 조정하면되고, 유지보수하는 직원이 일 년에 두 번 외부차양의 위치를 조정하면 된다.
