그린빌딩_건물소개

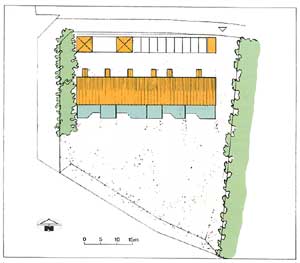

<그림 1> 배치도

시공

내력벽은 조립식 콘크리트성분으로 만들어졌고 내벽은 석고보드 간막이 벽이다. 북쪽 및 중앙 구역은 25도 기울어진 골진 시멘트 섬유시트로 덮여진 목재지붕이다. sunspace 위쪽도 동일한 경사의 단면 유리로 되어있다. 북쪽 입면 및 테라스의 합각 끝 부분은 195㎜의 광질면으로 단열 되어있고 검게 착색된 수평 판자로 덮여 있다. 남쪽 입면은 sunspace의 단면유리이다.

<그림 2> 셔터
주) 단열셔터시공에 대한 값싼 방법이 요구되었다. 슬라이딩 또는 롤링 셔터가 적합하였다.

1층은 구역에 따라 다양하게 마감한 콘크리트 슬래브이다. 북쪽 구역은 타일로 된 욕실을 제외하고는 너도밤나무로 바닥을 세공 하였다. 중앙 구역은 콘크리트로 마감하였고 sunspace는 모래위에 콘크리트 판석을 쌓아 올렸다.

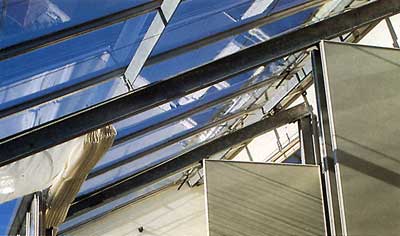

<그림 3> 북쪽 입면

Passive Solar Design

<그림 4>

이 집의 각 구역은 집의 중앙부에 태양열을 가능한 많이 받아들일 수 있도록 디자인되었다. sunspace로부터 중앙 구역을 분리시키는 벽은 이중의 유리로 봉합된 커다란 투명벽의 역할을 한다. 유리문들을 덮고 있는 셔터들이 바깥쪽을 향해서 열릴 때 유리문들은 내부를 향하여 열린다. 이 문들의 상부에는 셔터로 덮이지 않은 좁고 긴 환기창이 있다.

비싸지 않으면서도 단열셔터의 효과를 만족시킬 수 있는 해결책을 찾는 것은 매우 어려웠다. 미닫이(SLIDING)또는 회전(ROLLING) 셔터가 셔터들이 공간에서 투영되는 것을 막기 위해 더 좋은 것이었으나 예산이 허락되지 않았다.

-남쪽으로 면한 sunspace가 태양열을 끌어들이고 그리고 sunspace의 온도가 중앙 구역보다 상승하게 되면 유리문은 따뜻한 공기가 들어갈 수 있도록 유리문이 열린다.

- 가장 높은 온도가 중앙구역의 상부임에 따라 수직의 덕트는 머리높이부터 지붕을 향해 위치시켰다. 환풍기는 덕트를 통해 따뜻한 공기를 아래로 끌어내리고 그것을 북쪽구역과 중앙구역의 거실은 물론이고 지상층까지 재분배한다.

-중앙 구역의 잉여열은 두 구역을 분리하는 창문을 열어 2층의 침실에서도 사용 될 수 있다.

-sunspace와 중앙구역의 콘크리트 바닥은 지붕과 유리벽을 통해 중앙 구역에 도달한 직사광을 흡수하고 저장한다.

-과열은 내부에 걸려 있거나 창문과 sunspace에 덮여 있는 흰색 블라인드를 수동으로 조작하여 제어시킨다. 중앙 구역과 sunspace 사이의 셔터는 흰색으로 페인트 칠 되어있어 중앙 구역에 그늘을 만들 뿐 아니라 열을 반사시키기도 한다.

- 일반적인 환기는 sunspace의 상부에 있는 지붕의 창문을 열어서 가능케 한다. 그리고 여름의 CROSS VENTILATING 은 sunspace와 중앙 구역의 문 그리고 북쪽구역의 창문을 열어서 가능케 한다.

-겨울에는 중앙구역으로부터 sunspace로 열이 발산되는 것을 막기 위해 단열 셔터를 사용한다.

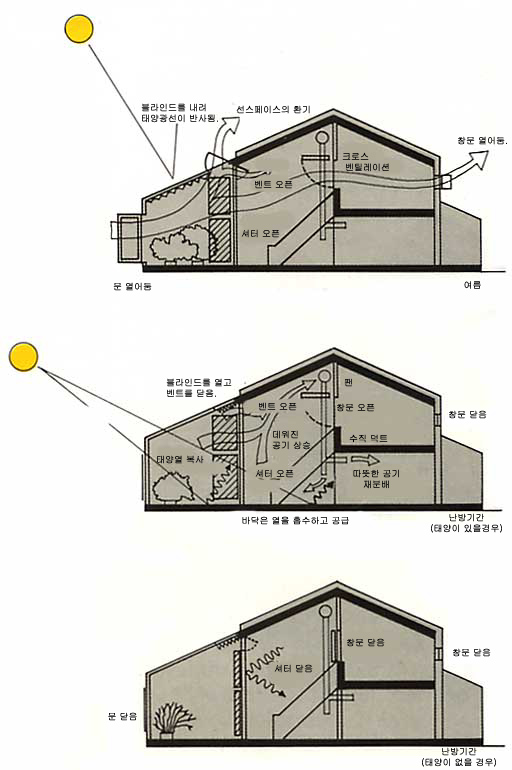

<그림 5>

보조난방시스템

보조난방은 북쪽구역의 라디에터와 중앙 구역의 하부바닥의 온수에 연결된 가스식 보일러에 의해 이루어진다. sunspace에는 별도의 난방체제가 없다.

- 두 구역의 난방은 자동 온도조절 라디에터 밸브와 태양열이 유입되었을 때 방의 온도가 상승하지 못하도록 하는 것으로 제어 된다.

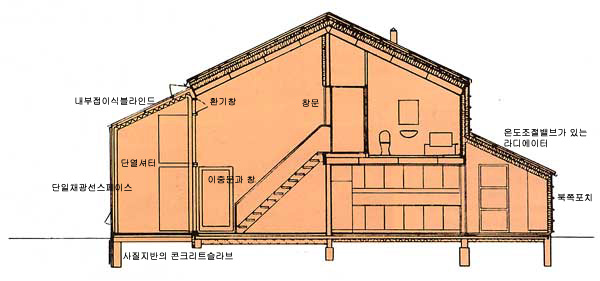

<그림 6>
주) 선스페이스 상부에서의 데워진 공기는 수직덕트에서 유입하며 1층실들로 공급된다

작동모드

겨울동안 중앙 구역이 날씨에 따라 가금씩 사용되도록 한 반면 북쪽구역이 주된 주거용도로 사용되도록 한 것은 의도된 것이다. 봄과 가을에는 맑은 날 난방이 없이도 sunspace를 사용할 수 있도록 하여 주거공간이 중앙 구역까지 확대된다. 여름에는 모든 구역이 사용 가능하다, 중앙 구역은 난방을 공급하도록 함으로써 일반적인 목적의 실로서 연중 사용이 가능하다.

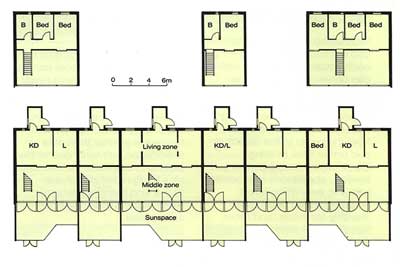

<그림 7> 평면도

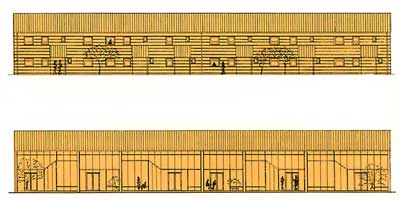

<그림 8> 북/남쪽 입면도

<그림 9>
주) 선스페이스에서의 태양조절은 셔터와 접이식블라인드 사용으로 해결한다
