La Sault는 바르셀로나의 4개층의 테라스를 갖는 6개의 공동주택 계획이다. 이것은 남쪽으로 면한 언덕에 위치하였고, 자연형 에너지 시스템과 거주자의 쾌적함과 편리를 위해 2개층 높이의 sunspace를 각각의 주거 앞에 부착시켰다.

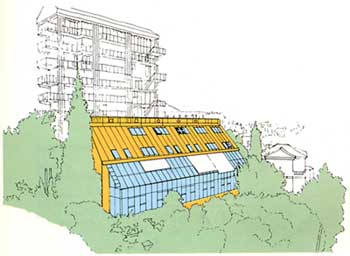

<그림 1>
설계 목표
건축주는 단순히 4~5인 가족을 위한 6개의 주거를 공급하려는 조합체였다. 미래에 이 곳의 거주가가 될 수도 있는 건축가는 설계시에 대지의 이점을 살리기로 했고, 예산의 범위 내에서 에너지 절약 기제와 자연형 에너지시스템의 병합을 시도, 반영 하고자했다. 따라서 이 프로젝트의 부가적인 목표는 자연형 에너지 시스템의 좋은 실험과 나아가 디자인의 비용 절감효과를 이끌어내기 위함이다.
이 지역은 인구 밀집지역이나 대지의 경관이 수려하기 때문에 또다른 설계 목표로 공동의 정원을 갖되 가능한한 개인의 사생활을 보호하는 것이다. 이것에서 각각의 주거에 sunspace를 부착시켜 자연형 에너지 시스템에서의 에너지 집열체이자 주거와 정원사이에 실내와 실외의 전환공간의 기능을 하도록 결정했다.

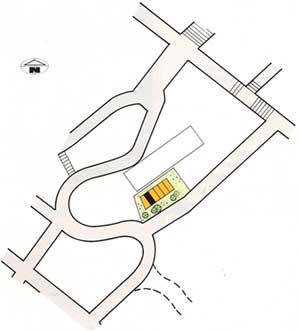

<그림 2> 배치도
에너지 절약요소
- 테라스의 남향 배치 및 평면상의 주된 실들을 남쪽에 배치함
- 태양열의 집열과 부가적인 단열을 위해 sunspace를 남쪽면에 부착시킴
- 열 저장 체로써의 효과를 높이기 위한 밀집된 시공, 지붕과 북쪽벽 및 박공벽에의 높은 단열
- 받아들인 태양열로 sunspace에서 집의 최상부까지 올라갔다가 계단 뒤쪽으로 내려오는 순환계를 따라 따뜻한 공기가 집의 각 부분들을 순환하도록 함
- 계속적인 태양열 획득으로 과열을 막기 위해 회전식 블라인드를 설치 사용하게 함
대지위치와 기후조건
이 대지는 곡선형의 배치와 좁고 경사진 길들로 특징지어진 바르셀로나의 La Sault구역이다. 1200㎡의 직사각의 대지는 언덕을 깍아 낸 연속한 경사대지이다. 6개의 주택은 높은 경사대지에 지어졌다. 남쪽면을 향해 바르셀로나를 가로질러 바다와 마주하는 수려한 경관을 가지고 있다. 북쪽으로는 언덕과 높은 아파트 블록들이 대지를 둘러싸고 있다.
<그림 3> Barcelona의 위치
마주한 지중해와 400~500m의 높은 언덕 그리고 양 측면에 있는 강들에 의해 바르셀로나는 온화한 겨울기후와 적당한 온도의 여름을 가지다. 그러나 상대적으로 습도가 높은 편이다. 연평균 기온은 15.9℃이며 연평균 기온차는 최고와 최저 32℃정도의 변화를 가진다. 18℃를 기준하여 1235의 기온편차일이 있다. 이 기후는 매우 태양열 디자인에 적합하고 대지는 남쪽으로는 개방되어 있고 북쪽으로는 은신되어있다. 기온은 주변지역에서 관찰된 것보다 0.6℃에서 2.1℃정도가 높은 것으로 나타났다.

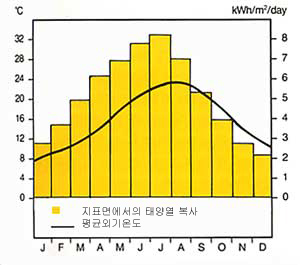

<그림 4> 기후
