평면계획

훌륭한 경치와 테라스의 후면에도 태양열을 얻기 위해 경사진 대지의 꼭대기에 테라스를 두는 것은 매우 제한적이다. 주택의 정면은 매우 좁아 거주가능한 실들은 외곽으로 나와있고 욕실과 계단실을 중앙부에 배치했다. 이것은 동선공간에 의해 공간이 낭비되는 것을 막기 위함이다. 2층과 3층은 지붕이 남쪽과 북쪽으로 모두 경사져있다. 북쪽에서는 지붕으로부터 유입되는 햇빛이 테라스를 내려다보는 아파트와 암벽에 면한 뒤쪽 침실공간에 빛을 제공해 준다. 남쪽에는. 정원에서 보이는 높은 건물로 인해 이러한 효과는 떨어진다. 1층과 2층을 개방하여 하나의 층으로 보이게 하는 두 배 높이의 sunspace로 이러한 효과를 증대시키는 것이 가능하다. 이러한 비율의 변화는 외벽의 각층을 다른 재질을 사용한 북쪽입면에서도 잘 드러난다.

<그림 1> 선스페이스

시공

시공은 목재의 경사진 지붕, 석조 공진 벽 등 기본적으로 전통적인 방법을 사용했다.

그러나, 일반적인 것 이상의 단열이 이루어졌다. sunspace 뒤의 남쪽벽은 이부분의 열 저장 능력을 증가시키기 위해 100㎜두께의 콘크리트로 단열되었다. 북쪽 벽의 일부와 지붕은 30㎜폴리우레탄재질의 사암패널로 덮여있다. 내부에는 40㎜폴리스테린단열을 지붕은 20㎜폴리스테린 과 70㎜공기층 단열을 시도했다. 바닥은 골진 금속 시트위에 230㎜콘크리트를 타설했다.

sunspace는 6㎜단면유리에 아연도금된 철제프레임을 사용하여 구성했다. 목재지붕은 불투명 블라인드를 부착한 이중유리를 사용했다.

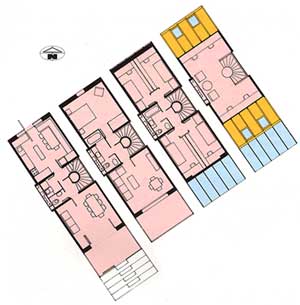

<그림 2> 왼쪽부터 1층,2층,3층,4층 평면도

Passive Solar Design

이 주거에는 4가지의 자연형 에너지 시스템이 사용되었다.

-직사광선의 유입;

-sunspace;

-데워진 공기의 재분배를위한 순환계;

-열 체(THERMAL MASS).

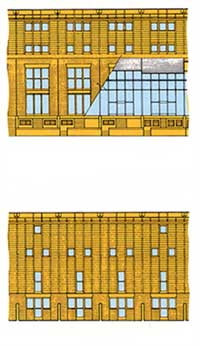

<그림 3> 위 : 남측 입면 / 아래 : 북측 입면

직사광선의 유입은 sunspace를 향해 열려진 창과 문을 통해 그리고 지붕의 45° 경사진 두 층의 창문을 통해 이루어진다.

2 개층 높이의 sunspace는 집의 전체적인 폭을 확장시키고 45°지붕아래의 수직구역을 가진다. 단면유리와 바닥과 벽은 열을 저장하는 데 사용된다. sunspace의 상부에는 따뜻한 공기를 재분배하기 위한 통풍구가 있다.

순환체계는 열을 집안 곳곳에 재분배하도록 설치되었다. sunspace의 데워진 공기는 상부로 올라가 위층의 열려진 창을 통해 이동한다. 공기는 상층의 방부터 중앙의 계단을 따라 내려와 지층으로 돌게되고 다시 sunspace로 들어간다. sunspace와 상부 두개층의 통풍구를 열고 중앙 계단을 공기의 재순환을 위해 사용함으로써 순환체계를 보다 효율적으로 사용할 수 있다.

바닥(230㎜콘크리트)과 남쪽면(100㎜콘크리트)그리고 내벽은 열 체로서 작용한다. 6.5㎥의 열체가 sunspace내에 있고 태양이 정확하게 유입되면 집안에 80㎥의 열체가 더 생겨난다.

여름의 과열은 다양한 방법으로 제어된다. sunspace의 블라인드는 열이 유입되는 것을 막고 지붕과 sunspace의 수동조작 통풍구를 문과 함께 열어두는 것은 환기를 가능케 한다. 이 집은 QNRwhR에 면한 부엌창문을 열어두어 환기 시키고 다락의 천창은 계단을 통한 공기의 움직임을 가능케 한다. 집의 높은 열 물체들은 여름의 온도를 적절하게 유지한다.

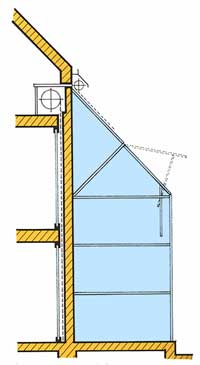

<그림 4> 선스페이스의 단면
주) 여름에 선스페이스의 온도는 문과 창을 열어두며 외부 블라인드와 지붕의 벤트의 조절로 제어된다.

보조난방시스템

4개의 주택은 두 개의 다른 난방 구역에 일반적인 가스보일러와 라디에이터를 가지고 있다. 하나는 북쪽구역을 위한 것이고 다른 하나는 남쪽 구역을 위한 것이다. 보일러의 온도조절 장치와는 별도로 모든 수동조작이 가능하다. 또 다른 두 주택은 개별적인 온도조절 장치를 갖는 전기 패널 히터를 설치했다.

작동모드

난방이 요구되면 sunspace의 블라인드들이 올려지고 내부의 창과 문들이 순환을 위해 열려진다. sunspace와 상부 두 개층사이의 damper는 또한 따뜻한 공기를 집안의 상부로 순환시키기 위해 열려진다. 문과 창문(damper를 포함)은 밤에 공기의 역류를 방지하기 위해 닫혀진다.

여름 낮동안에, sunspace는 문과 창문의 상호 연결이 닫혀져 집으로부터 분리된다. sunspace의 블라인드는 내려지고 외부의 문과 지붕의 통풍구는 열리어진다. 다락의 천창은 열려지고 부엌의 열려진 창문을 통해 공기를 순환시킨다. 밤에 sunspace를 향한 문과 창문은 열려 교차된 환기를 제공한다.

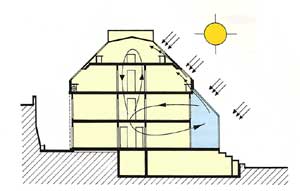

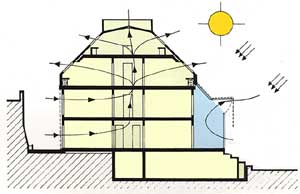

<그림 5> 난방 모드 / 냉방 모드

제어기술

자연형 에너지체계 및 환기와 보조 난방 등의 모든 제어는 보일러의 자동온도조절기와 전기히터의 자동온도조절기를 제외하고는 모두 수동으로 이루어진다. 가스히터시스템은 태양열의 사용을 최대화하도록 남쪽과 북쪽의 구역제어를 분리한다.

<그림 6> 거실에서 선스페이스를 본 풍경.
주) 선스페이스는 1층의 거실과 연결된다.
