그린빌딩_건물소개

디자인 상세

외관은 많은 종종 충돌하는 요구사항들의 결과이다. 에너지부분에서 가능한 한 투명한 지역이기를 바랬다. 건축가와 고객은 새로운 외관에 더 두꺼운 창문틀과 작은 분할 구격으로써 주기를 그것만의 정체성을 주기를 바랬다. 현존하는 구조에 조화시키기 위해 친숙한 재료의 바램을 따라 철보다는 나무가 선택되었다. 이 프로젝트의 주 목적은 만은 기계들의 사용없는 제한된 좁은 지역에서 건물의 편리함을 연구하기 위함이었다. 그리고 가능한 한 거주자들에게 적은 방해를 주는 것이었다. 이러한 두 개의 목적은 성공적으로 수행되었다.

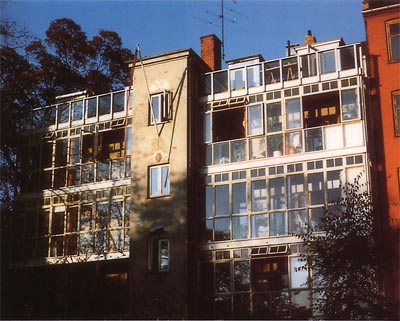

<그림 1> 새로 만들어진 파사드

시공

새 외관은 낙엽송의 재목의 기둥들로 지탱되고 40mm의 마그네사이트 자막대기 , 20mm 합판, 170mm의 나무 구조로 형성된 틀, 10mm의 시멘트 방화벽 판자로 층들이 구성되었다.

통풍공기는 틀을 통해 태양공간으로 통과한다. 바람 안정도는 건물의 코너와 중앙 계단탑에 납작한 판을 부착시켜 달성하였다.

<그림 2>

Passive Solar Design

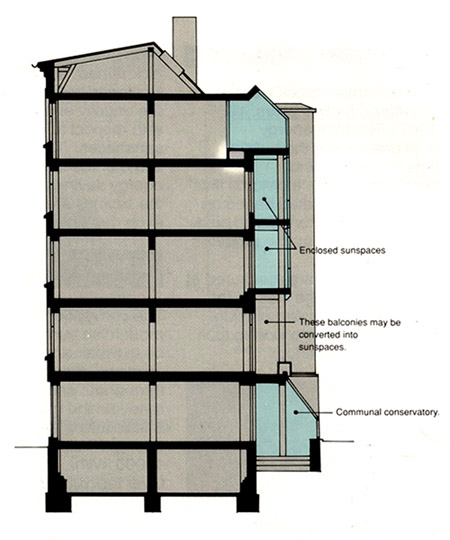

현존하는 건물의 앞면에 새로운 유리 표면은 1.5미터이다. 이것은 10 평방미터의 태양공간을 각 아파트마다 만들어낸다. 태양공간은 두 방법으로 에너지를 절약한다.

- 공간의 열 요구량을 상쇄시키기 위해 난방된 공간들에게 직 간접적인 태양 에너지를 공급한다.

- 바람에 대항하여 아파트를 부분적으로 단열하기위해 외부 환경과의 완충지대를 공급 한다.

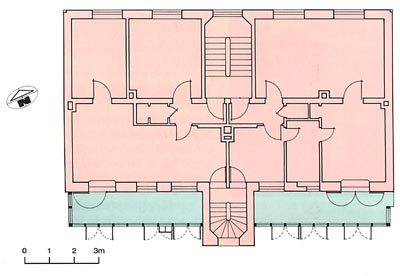

<그림 3> 평면도
주) 남측 파사드에는 모든 실들이 선스페이스와 통하도록 계획되었다.

추가적으로 선스페이스는 아파트에 유용한 공간을 추가한다. 현존하는 남쪽 외관의 하나 또는 그 이상의 창문들은 거주인들이 개인적 요구에 따라 선스페이스로 향하는 문으로 대체되었다. 지하와 1층을 제외하고 층마다 2개의 70평방미터의 좁은 평지가 있다. 선스페이스의 도입은 특이한 평면공간을 가진 몇몇 거주자들이 남쪽 외관(부엌과 두 작은 침실)의 3개의 보조방들을 주 거실공간으로 바꿈으로써 실현되었다.

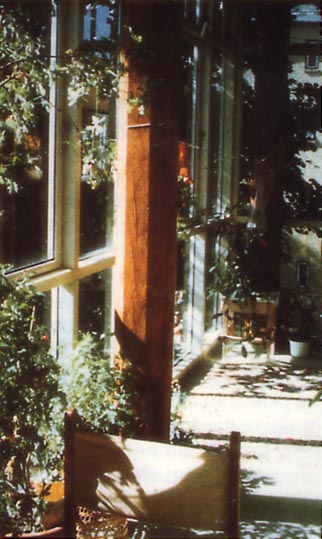

<그림 4> 선스페이스
주) 선스페이스는 따뜻한 공기와 풍부한 공간을 추가적으로 제공한다

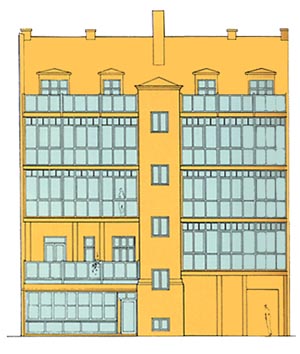

<그림 5> 건물의 새로운 외관

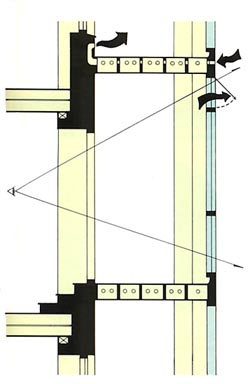

현존 건물과 새로운 유리외관사이의 얇은 판은 아파트의 층위로 대략 450mm에 놓여있다. 이 변화의 이유는 가능한한 존재하는 아파트로 직사광선이 많이 들어오게 하기 위함이며 가능한한 내부로부터 장애물 없는 경관을 제공하기 위함이다. 새 외관의 낮은 층의 유리들은 아파트 내부의 낮은 층으로부터 좋은 저망을 제공할 필요가 있다. 올려진 decks는 아파트의 천장으로 반사되어 많은 일조량을 낳았다. 그리고 이것은 수동적 태양 티자인의 추가된 특징이다. 빛-색채된 층들 그리고 천장은 아파트의 반사된 빛의 양을 증가시켰다. 새로운 외관이 오직 한 개로 판유리가 끼워졌으므로 태양공간안에 온도와 습도에 큰 k동이 있다. 겨울에는 이 지역의 온도가 영하로 떨어지며 반면 짧은 태양이 오직 30분동안 들어온다. 이것은 아파트에 유용한 태양 에너지를 공급하는데 불충분하다. 싱글 판유리는 고객에 의해 선택되었다. 왜냐하면 그들은 태양공간이 바깥과 가까운 관계를 갖기를 바랬기 때문이다. 현존하는 창문은 2개의 판유리로 되어있고 거주지역과 외부 환경사이의 3겹의 유리들보다 더 많이 갖는 것은 받아들여지지 않는다고 여겨졌다.

<그림 6>

제어기술

약 2/3의 유리외관이 열 수 있는 창문이며 게다가 위에 환기창문도 있다. 심지어 모든 창문들이 닫혀있을 때도 디자인된 구조가 완전 폐쇄되지는 않음으로서 신성한 공기가 여전히 들어올 수 환기될 수 있다. 이러한 ‘계획된 새어나옴‘ 에 추가하여 deck은 신선한 공기가 deck을 통해 태양공간으로 갈수 있게 하는 방법으로 환기시킨다. 이러한 수단들은 유리 내부의 응축을 줄인다. 한가지 문제는 접근의 불용이함으로 인해 창문들이 충분히 깨끗하지 않을 수 있는 것이다. 몇몇의 주거자들은 과잉 태양광선 노출로 그들과 그들, 식물들 그리고 사생활을 보호하기 위한 그늘막을 설치하였다. 여름에 그들의 아파트를 종종 비우는 몇몇 태양공간에서는 자동으로 여는 장치들이 설치될 것 같다.

작동모드

가을과 봄 사이에 태양공간은 유용한 태양에너지를 직간접적으로 제공한다. 태양의 온열된 신선한 공기는 아파트 내부로 열려진 문과 창문들을 통해 들어오며 현존하는 무거운 돌의 외관은 태양에너지를 저장하여 후일 낮에 이를 푼다. 전형적인 덴마크 여름인 가변적인 날씨상태로 인해 저장요소는 또한 이 계정에서 매우 중요하다.

<그림 7>

보조난방시스템

이 건물은 지방난방 네트워크에 연결되어있다. 모든 라디에이터들은 열 밸브를 갖고 있고 수동적 태양에너지가 유용할 때 자동으로 꺼지게 되어있다.

<그림 8>
