이 프로젝트는 신 도시 안의 Garennes 지역의 중심인 6개 블록의 148개의 아파트 개발로 구성되어 있다. 6개의 블록은 3,4,5층이 혼합되어 있고, 몇몇은 그라운드 레벨에 가게가 있고, 그 위에 3~4층의 아파트가 있다. 그것들은 도로의 배치에 의해 요구된 커다란 남쪽 파사드의 장점을 받아드린 passive solar 원리에 따라서 디자인 되었다.
프로젝트는 1985년에 완성되었고, 프로젝트는 약간의 자금이 혁신적인 발달을 위해 유용하게 사용됨에 따른 프로그램인 "시공 계획"으로부터 주목을 받았다.

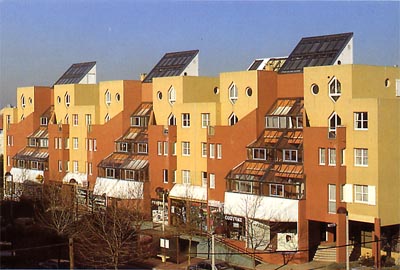

<그림 1>
설계 목표
건축주는 많은 신도시 시공을 책임진 the Public Construction Office for Moderate Rent Housing 이었다. passive solar 디자인의 시작은 이와 유사한 아파트 블록을 시공한 경험이 있는 건축가로부터 나왔다. 계획의 주요한 목적은 공공분야의 발전을 위한 밀접한 이미지의 건축상의 높은 기준을 달성하는 것이다. 2번째 목적은 sunspace와 solar panel의 가치를 증진시키는 것이다.

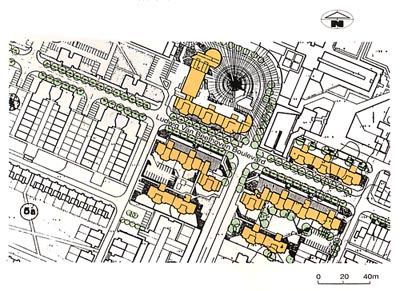

<그림 2> 배치도
에너지 절약요소
- 모든 블록은 잘 단열되어야 하고, 2중 유리 창을 가져야 한다.
- 커다란 아파트는 남쪽면에 주요 거실과 계단을 가져야 하고, 북쪽 면에는 써비스 실을 가진다.
- 고도를 채운 sunspace 구조는 각각의 더욱 큰 아파트와 개별적인 sunspace를 제공한다.
- 각각의 sunspace는 태양에 의한 난방 공기를 거실로 공급하는 자동 온도조절 팬을 가진다.
- active solar panel을 설치한 지붕은 생활용 온수를 예열한다.
Conclusions
이 프로젝트는 성공했고, 거주자들의 생활은 편안하고 즐거웠고, 연료비용은 줄어들었다. 8년에서 12년 사이에 자금은 회수되었고, 거실의 자동온도 조절장치의 설정 온도는 신뢰되었다.
대지위치와 기후조건
프로젝트 대지는 파리의 남동쪽 25 km 지점인, 베르사이유 근처, Saint-Quentin-Yvelines의 신도시에 위치해 있다.
<그림 3> 대지
기후는 일반적으로 "Parisienne Regional"이고, 국지적인 기후이다. 최소 월 평균 기온은 3.8℃이고 최고 월 평균 기온은 17.5℃이고(기본 18℃), 연 평균 일조시간은 2700시간이다. 주된 풍향은 남서풍과 북서풍이고, 안개는 일반적이다.
대지는 행정구역의 중심의 4거리의 교차점에 위치해 있다. 대지를 가르는 거리는 인접한 행정구역을 주로 연결하고, 이 지역은 대중 교통이 잘 발달되어 있다.
<그림 4> 기후(Trappas)
