디자인
상세 및 에너지절약기술
평면계획
대지의 레이 아웃은 도로의 교차점의 위치에 의해서 결정되었다. 주요 도로인 루드비히 반 베토벤 대로는 동서 쪽으로 뻗어 나가기로 되어있고, 따라서 남북 방향으로의 건물 형태가 장려되었다. 이 중요한 길을 가로지르는 도로의 표시는 높은 중앙 빌딩들에 의해서 결정 된다.(5층의 중앙 빌딩이 높기 때문에 인접한 3~4층의 건물의 위로 돌출되기 때문 ) 5층 빌딩 블록의 지층은 가게와 일일 보육원, 탁아소와 같은 공공 편의 시설을 포함하고, 3층의 아파트 위와 옥상은 서비스 공간(active solar 시스템을 포함한)이다. 정원, 아이들의 놀이공간과 주차장은 건물에 인접해 있다. 아파트는 3~5개의 방을 가지고 있고, 남쪽과 북쪽 양 방향 모두, 2중 노출되었다. 잔존하는 32개의 아파트는 단지 1~2개의 실 만을 가지고 있고, 동쪽 또는 서쪽에 면한 블록의 결절점에 위치해 있다.

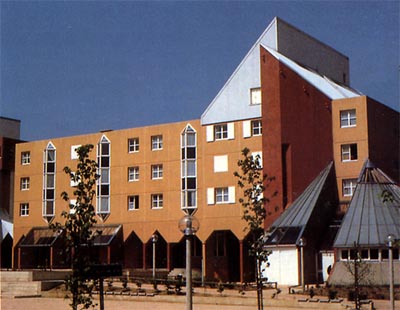

<그림 1>
Design
Detail
특히 남쪽으로부터 빌딩은 극적인 모습을 나타낸다. 고도를 채운 sunspace는 커다란 유리와 금속의 "폭포"와 같은 파사드를 형성한다. 돌출된 지붕은 active solar collector 가 5층의 윗부분까지 계획된 sunspace의 각을 유지하게 한다. 북쪽 파사드는 출구 홀과 계단의 여러층의 금속 구조에 의해서 특징지워진다.

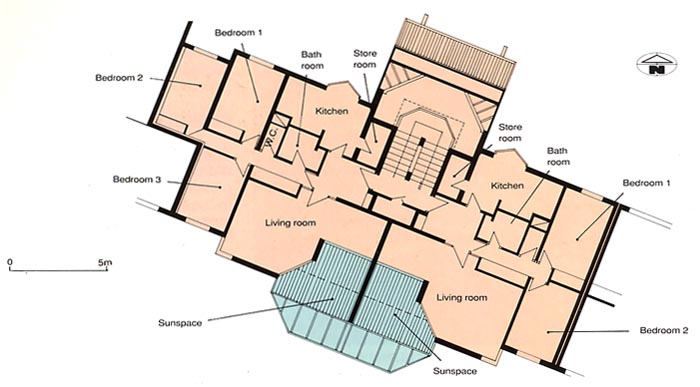

<그림 2> 2층 평면도
시공
보기드문 sunspace 구조와 별개로, 각각의 건물은 표준적으로 시공되었다. 160mm의 구조적인 파티션 wall의 보강크리트 프레임이다. 남쪽 파사드는 160mm in-situ 콘크리트와 북쪽 파사드는 조립식의 섹션으로 시공되었다 ;
이러한 벽 뒤에는 80~90mm 의 폴리 우레탄 단열재가 내부에 공급되어 있다. 주 지붕은 60mm의 폴리 우레탄으로 단열된 160mm의 보강 콘크리트 이다. 그러나 고도를 채운 sunspace의 지붕부분은 160mm 보강 콘크리트와 내부가 석고로 마감된 30mm 폴리 우레탄 이다.
또한 바닥은 60mm의 단열재와, 160mm의 보강 콘크리트로 시공되었다. sunspace 구조는 외 유리의 스테인레스 스틸이다. in-situ 콘크리트와 sunspace 사이의 봉합은 영구적인 2중 실리콘 봉합의 효과가 있다. 모든 창은 2중 유리이다.

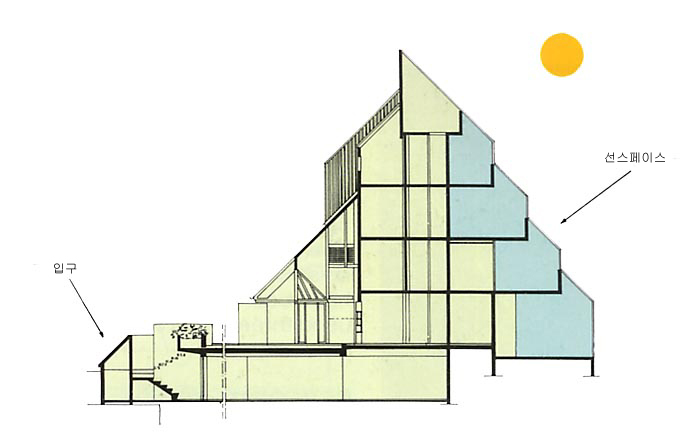

<그림 3> 단면도
Passive Solar Design
주된 블록은 남쪽을 향하고,
창의 70%의 부분은 남쪽 면에 위치해 있다. 더 큰 아파트의 거실과
몇몇 침실은 남쪽 면에 있고, 계단과 부엌 그리고 다른 침실은 북쪽 면에 있다.
커다란 고도를 채운 sunspace의
시공은 각각의 더 넓은 아파트에서 개별적인 sunspace를 제공한다. 이러한 아파트에서 거실은
sunspace로부터 직접적으로 열려있고, 거실이 요구하는 EkEMt한 공기를 불어넣어
줄 팬이 추가된다.
팬은 거실의 온도가 20℃이하로 떨어지면 자동적으로 작동할 수 있도록 세팅되어 있다. sunspace에서는 20℃이상이다. sunspace의 경량 금속 구조와 단일유리는 태양광이 sunspace와 인접한 실을 모두 투과할 수 있도록 한다. 여름철의 과열을 막기 위해서, 각각의 sunspace는 커다란 개폐식의 창과 흰색의 내부 roller blind를 가진다.
<그림 4>
보조난방시스템
공간은 각각의 실에 자동 온도조절장치로서 통제되는 전기 대류난방기에 의해 난방된다. 기계적인 환기 시스템은 부엌과 욕실로부터 공기를 배출해서, 침실을 총해서 새로운 공기를 주입한다. 가정용 온수는 235m²의 돌출된 지붕의 solar water-heating panel에 의해서 제공된다. 패널의 그룹은 6~8개의 주거의 저장 탱크를 예열 하고, 두 번째 탱크의 야간의 추가 난방은 집중 히터에 의해서 제공된다.

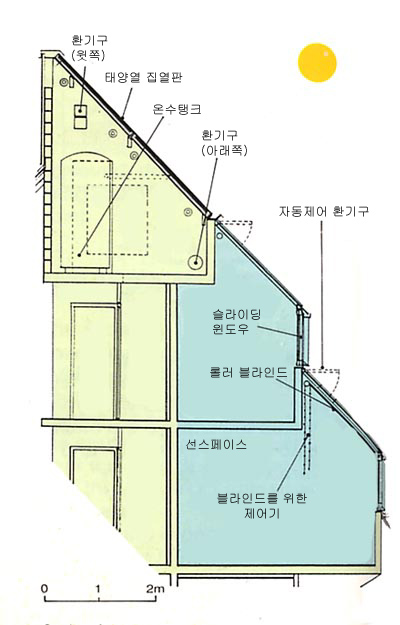

<그림 5> 단면도

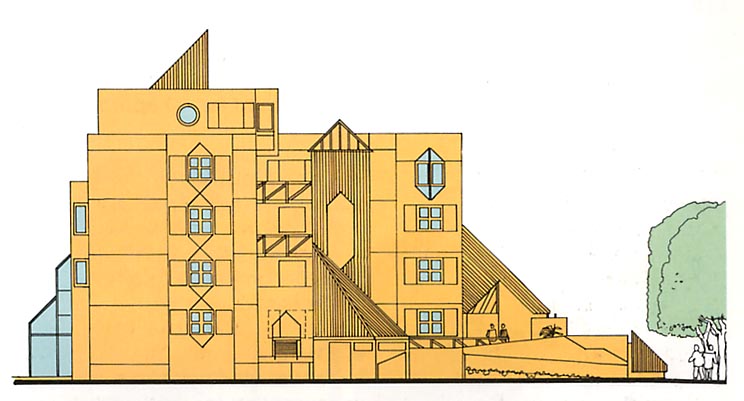

<그림 6> End elevation
작동모드와 제어기술
난방 기간에 브라인드는 올려져 있고, 남쪽에 면한 실과, sunspace는 태양열을 획득한다. sunspace의 기온이 20℃를 초과할 때 팬은 거실의 온도가 20℃이하로 떨어지는 동안 거실로 따뜻한 공기를 끌어 들이도록 작동한다. 이러한 조건이 적용될 때, 실의 대류난방기는 자동적으로 꺼진다. 여름철에, 난방이 요구되지 않을 때, sunspace의 블라인드는 내려와 있고, 창은 환기를 위해서 열려있다.

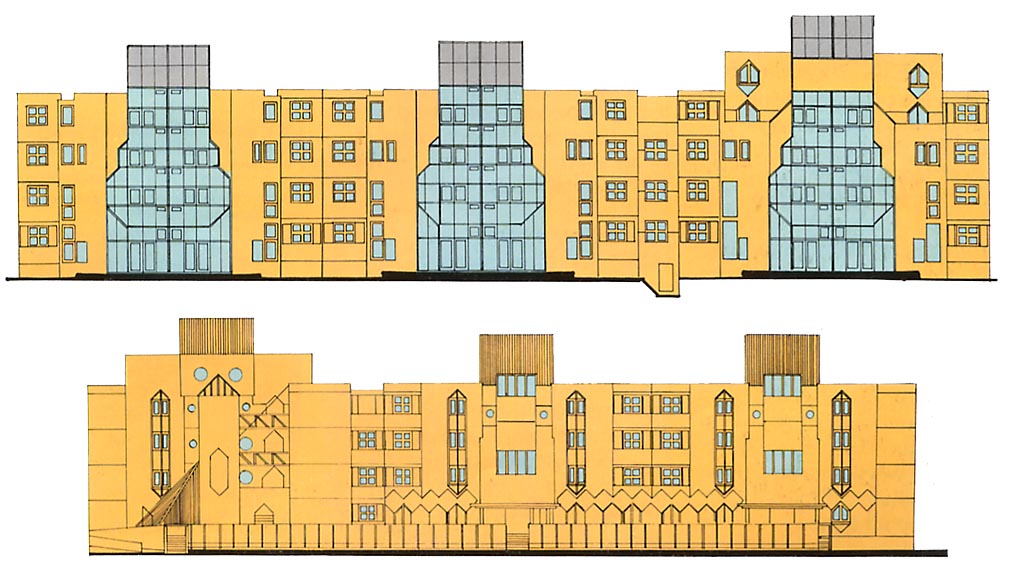

<그림 7> 위 : 남쪽 입면 / 아래 : 북쪽 입면
