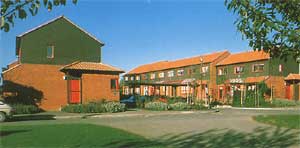

<그림
1> 외부전경
주) 영국의 전통
재료를 사용하여 시공되었으며 모든 주거는 Milton Keynes의 주변환경과 잘 조화되도록
디자인되었다.
The Giffard Park 조합 주택 프로젝트는 독신자와 아이가 없는 부부들이 입주하도록 디자인된 36개의 아파트와 주택으로 구성되었다. 아파트들은 Milton Keynes의 Grand Union 운하를 따라 직사각형의 대지위에 4개의 동일한 2층 테라스를 가지고 배열되었다.
설계 목표
건축주는 1인, 2인 또는 4인으로 구성된 92명의 사람들을 수용하기 위해 아파트와 주택을 섞어 배열할 것을 요구했다. 'starter homes'를 포함하는 이러한 타입의 건물은 영국의 신축주거 분야에서 그 비율이 증가하고 있다. 이 프로젝트의 목적은 난방 설비에 필요한 공간을 60%대(영국의 일반적인 주거와 비교하여)로 줄이는 것과 자연형 태양열 측정계와 열단열재의 병합된 패키지의 비용효과를 입증하는 것에 있다. 이 에너지 절약체를 병합하는 데에는 추가비용이 거의 들지 않았다. 새로운 절약체에 관한 비용은 한 주거당 ￡500선에서 제한되었다.
<그림
2>
주)
각 테라스는 독립적이며 3채의 4인 가구, 5채의 2인 가구, 1채의 1인 가구로
구성되어있다.
에너지 절약요소
주된 요소는 열단열 수준의 상당한 증가와 아파트의 배치 및 평면계획에서 태양열을 많이 받아 들일 수 있도록 디자인 한것등에 의해 이루어진다. 예를들어 모든 주거는 거주가능한 실들을 남쪽으로 면하도록 배열하였고, 테라스들은 겨울의 그늘을 최소화하기 위해서 어느 정도 공간을 두고 있다. 남쪽면에 면한 유리들을 늘이기 위해서 규모가 큰집들은 거실에 부속 온실형태의 확장공간을 가지고 있다. 바닥 슬라브 아래와 다락방 그리고 벽체내의 진공등으로 보조 단열이 제공되고 있다. 모든 창들은 이중유리이고, 전체건물의 환기장치도 또한 효율적인 것으로 제공되었다.

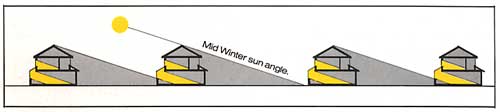

<그림 3> 겨울철 태양고도
결론(conclusions)
연료비 비교에서 제어의 필요성이 없어지자 컴퓨터 모델링으로 에너지절약을 측정 평가할 수 있도록 하였다. 이러한 가상환경은 난방 용품들이 표준 영국 주거의 그것에 비해 61%가량 낮아 진 것으로 구성되었다. 난방을 위한 연료비는 4인 가족 주거에서 1주일에 1￡ 이내로 매우 낮아졌다. 비용 회수 기간은 8.5년 정도로 평가된다. 자연형 에너지 시스템 디자인은 영국의 기존 주거들이 10%대에 그치고 있던것과 비교하여 태양열에 의한 에너지 부담을 25%로 증가시켰다.
<그림 4>
대지위치와 기후조건
이 대지는 런던의 북쪽에서 60마일 떨어져 있고 급속한 확장을 일으키고 있는 신도시인 Milton Keynes의 북쪽 가장자리에 있다. 시 개발 위원회는 건물들을 새로이 짓는 것을 권장하고 있으며 특별히 에너지 효율을 고려하도록 하고 있다. 대지가 주변 지역보다 2M나 높은 운하근처에 위치하고 있으나 평지이다. 대지의 3면은 2층 높이의 다른 주거들이 들어서 있고 서측면은 운하가 평원을 이루고 있다. 대지는 태양열을 받아 들이기에 적합하나 이웃 주택과 남쪽면을 따라 자라는 식물에 의해 약간의 그늘을 가진다. 늦겨울 오후에는 지면보다 높은 운하 또한 태양열의 일부를 빼앗아간다.
<그림 5> 기후(Kew)
<그림 6> Giffard Park의 위치 <그림 7> Milton Keynes의 위치
이 곳의 기후는 영국 중부의 온화한 기후와 유사하다. 일별 최저기온은 1월에1.6℃ 최고기온은 7월에 21.8℃이다. 난방을 하는 시기인 10월에서 4월까지는 태양에너지 도달 시간이 1일평균 2.7시간 태양열 발전은 1일 평균 1.47㎾h/㎡이다.
연평균 태양에너지 도달시간은 1일평균 4시간이며 발전량은 1일 2.59㎾h/㎡ 이다. 15.5℃를 기준으로 하여 2308의 기온편차일이 있다.
<그림
8> 운하에서 바라본 건물
주)
이 주거는 운하를 따라 위치해 있다.
