디자인
상세 및 에너지절약기술이 주거 단지는 외벽이 105㎜벽돌과 100㎜경량 콘크리트 블록으로 되어 1층 높이 까지 올라온 일반적인 콘크리트 기초 위에 지어졌다. 1층에서 외벽은 목재로 덧입혀진 75㎜경량 콘크리트 블록으로 대체된다, 이것은 경제적 이유와 미관상의 이유 때문에 채택되었다. 75㎜내의 공진은 유리섬유로 채워졌다.
모든 내벽은 내력벽으로서 콘크리트 블록으로 만들어졌고 1층과 2층 사이의 바닥은 150㎜두께의 프리캐스트 콘크리트로 만들어졌다. 이것은 좋은 열전도체의 구실을 하며 차음효과를 주고 가구간 방화벽의 역할을 한다. 1층 슬라브는 100㎜콘크리트(25㎜폴리스테린 슬라브가 콘크리트와 지붕막의 damp사이에 끼워진)이다.
지붕은 목재로 지지되는 콘크리트 타일로 마감했다. 140㎜유리섬유로 단열했다. 수증기의 응결을 막기위해서 Glidevale eaces환기계와 Redland eyebrow지붕 환기계가 설치되었다. 금속박을 포함하여 구워진 회반죽 벽 아래의 천장도 수증기를 막는다. 이중으로 된 프레임 없는 창이 모든 문과 창문에 사용 되었고 'Totalseal' 실리콘 방수재로 배관 처리했다.

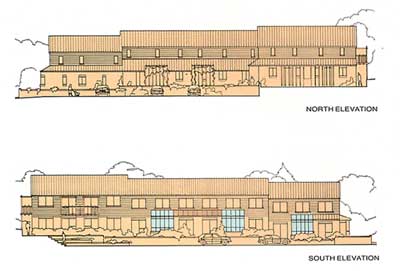

<그림 1> 북쪽, 남쪽 입면
Passive Solar Design
교차단면을 통해 출발한 디자인 때문에 이 주거는 예산의 범위내에서 북쪽의 단층 벽난로와 남쪽의 단면유리경사지붕의 확장공간을 설치했다. 이러한 배열은 남쪽의 유리비율을 증가시켜 보다 많은 양의 직사광선이 집의 주거가능한 부분에 유입될 수 있게 했다.
영국의 건축법에 따라 지어진 다른 주거들 보다 유리로 된 부분이 20% 증가했다. 유리로 된 확장 부를 따라 경사진 지붕은 4인가족 주거에 온수 공급을 위한 중량의 도구들을 위해 사용되었고, 테라스의 남면으로 난 모든 창들에 단열 블라인드가 설치되었다. 이 블라인드는 적외선 반사를 막기 위한 금속 필름이 함유된 전형적인 것이다. 돌출된 플라스틱 천장의 세부는 공간을 만들기 위해 깎아 내었다. 테라스의 유리로 된 확장부의 지붕은 여름의 과열과 반사를 피하기 위한 접이식 종이 블라인드가 설치 되었다. 태양열에 의해 대워진 온수패널은 이것이 더 많은 온수공급을 원할 때에 비용 절감의 효과가 있다고 판단되어 4인주거에 설치 되었다. 각각의 집들은 9개의 이미 단열되고 세척된 1M×0.5 모듈의 스테인리스패널이 설치되었다. 각각의 패널은 차가운 물의 공급을 위한 공간과 온수 실린더 사이의 집열체와 중간 저장 단위의 역할을 한다. ek라서 시스템은 온수를 공급하기 위해 미리 데워지는것처럼 보인다.

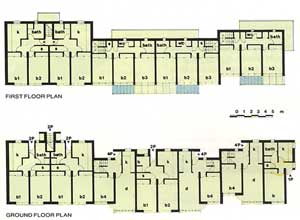

<그림 2> 1층,2층 평면도
작동모드
여름에는 블라인드는 태양열을 막기 위해 쳐진다. 그리고 GRAVITY FED WATER HEATING SYSTEM (태양열에 의해 데워지는 온수를 공급하기 위한 시스템)이 작동한다. 겨울에는 온수공급을 위한 장치는 동파의 위험을 막기위해 사용하지 않고 블라인드는 뒤로 젖혀 내벽과 바닥등에 태양열을 더욱 많이 받아들여 저장하도록 한다. 모든 자연형 에너지 시스템의 제어는 수동으로 이루어진다.
보조난방시스템
거주의 형태와 고도의 단열 그리고 태양열의 유입등에 의해 전체적인 난방체계는 필요없는 것으로 생각된다. 그러므로 난방은 침실과 침실에 딸린 거실의 가스 순환계와 거실의 가스 벽난로의 조화를 통해 제공된다. 가스 온수 공급기는 작은 규모의 주거에 설치되었고, 가스로 공급되는 온수 순환계와 일반적인 저장 실린더가 4인주거에 설치되었다. 이 설치는 전체난방 설비보다 저렴하고, 다른 에너지 절약 체계처럼 사용량에 따라 비용절감이 가능하도록 되어있다.
제어기술
자동 온도조절 장치는 침실에 있는 순환히터에 설치되었고 습도조절 장치는 부엌의 기계환기장치에 설치되었다. 유사한 시스템이 수증기의 응결을 막기 위해 욕실에 설치되었다.
