JEL 빌딩은 제품제어시스템과 에너지 모니터링 시스템을 갖춘 회사로 디자인된 에너지절약형 사무실이다. 이 빌딩은 뛰어난 에너지절약형기술과 우수한 건축적 기법으로 다수의 상을 수상한 바 있다. 그리고 해당회사의 업무능력을 향상시키는 데에 큰 성과를 거둔 것으로 평가되고 있다.
설계 목표
건축주는 건물형태, 재료, 채광, 난방에 에너지절약기술의 적용을 원할 뿐만 아니라 회사의 자동제어시스템이 인상적인 쇼케이스를 통해 보이기를 바랬다. 따라서 설계자들에게 있어서 중요했던 것은 건물 외피로 구현해야하는 회사의 효율성, 진취성, 스타일리쉬의 확대와 크게 증대되었던 주요비용의 지출을 낮은 사용비용의 달성으로 실현하는 것이었다. 그리고 부동산시장에서 쉽게 팔릴 수 있도록 빌딩가치를 높이는 것도 중요한 설계목표였다.

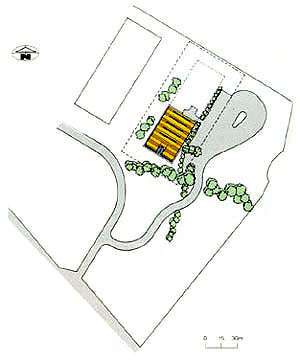

<그림 1> 배치도
에너지 절약요소
-천창을 포함하는 남쪽창의 비율을 높인다.
-블라인드를 사용하여 환기와 굴뚝효과를 비롯한 overheating을 방지하며 여름과 겨울의 태양열 획득을 조절한다.
-단열의 수준을 높이며 침기방지에 효과적인 로비를 계획한다.
-자연채광의 비율을 최대한으로 높이며 에너지절약형 램프와 채광조절시스템을 사용한다.
-에너지관리시스템과 보일러제어시스템을 사용한다.
-열 층위(heat stratification)를 방지하기 위해 빌딩 내부에 공기를 재순환시킨다.
-좀더 향상된 환경조절을 위해 빌딩을 조닝한다.
대지위치와 기후조건
이 빌딩은 맨체스터에서 남쪽으로 10마일정도 떨어진 Stockport 교외에 있는 Bramhall에 위치하고 있다. 이 사이트는 남북으로 긴 축을 가진 약 60m × 120m정도의 크기이다.
이 곳의 기후는 온화하지만 영국의 대다수 다른 지방에 비해 습한 편이다. 최대일평균기온은 여름에 15.5℃이며 겨울에는 4.0℃이다. 평균적으로 일년에 1,450시간이 일광가능시간이다. 사이트는 평지이며 이 지방에 우세한 남서풍을 막아주는 남쪽에 있는 몇몇 키 큰 나무들과 서쪽의 또다른 건물의 제외하면 대체로 개방된 곳이라 할 수 있다. 대지의 동쪽에는 약간의 낮은 전통가옥이 있으며 대지의 서쪽너머에는 공장건물들이 자리하고 있다.
<그림 2> 대지 위치
<그림 3> 기후
