모니터링

이 회사는 온도와 가스사용량(개별 실난방에만 사용되는), 전기사용량(실에서의 사용이외에 다른 모든 목적으로 사용되는 것을 모두 포괄하여)을 측정하는 자체의 장비가 설치되어있어 평가시에는 이것을 활용하였다.

사용자 반응

건축주의 사업은 에너지절약요소들이 고용인들에게 손쉽게 적용될 수 있도록 하는 데에 도움을 준다. 이 건물에서는 창문을 여는 것을 제외하고는 개인이 개별 환경을 조절할 수 있는 것이 극히 제한되어 중앙제어를 손쉽게 하며 개인이 따로 환경조절을 하지 않아도 된다. 건물이 지어지고 난 후 첫 번째 여름 동안 건물사용에 불편했던 사항은 2층 레벨에 외부 블라인드를 설치하여야 한다는 결정을 이끌어낸 일부 남쪽 창에 면한 존에서의 경험뿐이었다.

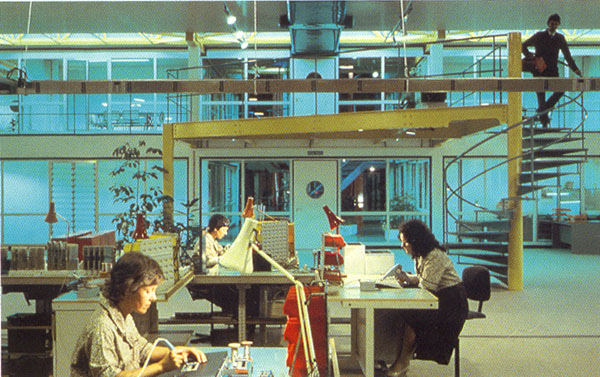

<그림 1> 제품생산구역의 모습
주) 제품생산구역은 2층높이의 층고를 가지며 건물의 중앙에 위치한다.
사무실과 그 외의 실들은 회사내의 모든 파트들로 손쉽게 이동할 수 있도록 1, 2층에 나누어 이 구역의 주위로 배치되어 있다. 천창은 제품생산구역에서 일하는 데에 필요한 자연채광을 공급하여 준다.
Fan은 열 층위를 방지하기 위해 공기를 순환시켜준다. 벽에 면해 있는 루버들은 공기를 사무실을 통해 아트리움으로 돌아가도록 해 준다.

Passive Design의 성능평가

이 빌딩은 놀랄만큼 뛰어나게 기능하고 있으며 문제점은 거의 없다.

자연형 태양열 에너지 획득량은 에너지절약 수치량 중 매우 중요한 부분을 차지한다. 남쪽 전면창과 지붕창이 만들어내는 상당한 면적은 건물에 빛과 청정한 공기를 창출해낸다. 그리고 자동 개폐 내부 블라인드는 작업 환경을 조절하며 동시에 회사의 모습을 반영하는 하이테크 이미지를 일궈낸다. 건축가에 의해 설계된 에너지절약계획의 실현잠재성은 에너지절약설계의 잇점을 활용하는 데에 철저하고 또한 에너지절약부분에 있어 유럽의 선두주자 중의 하나인 클라이언트에 의해 충분히 실현되었다. 효율성을 높이기 위해 보일러들을 작고

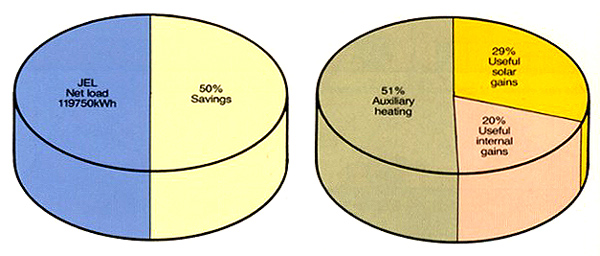

<그림 2> 일반적인 건물과 비교 / 실난방요구량 분포

비용절감효과

이 건물은 시공당시 똑같은 크기의 컨벤션 건물에 비해 약 3% 정도 비용이 더 들었지만 에너지절약을 통해 연간 약 ￡3,000의 비용을 절감하고 있다. 사용비용은 일반적인 상업용 건물보다 결코 더 청구되지 않았으며 이 사용비용 안에는 에너지 컨트롤 컴퓨터 시스템을 사용하는 비용까지 포함한다. 추가 단열과 채광창 설치는 에너지절약시스템의 한 부분인 아트리움을 제외하여 추가 비용으로 산정되었다. 아트리움에 사용되는 비용은 추가비용으로 산정되지 않았는데 그 이유는 아트리움이 plant room으로 분류되기 때문이다. 상환기간은 약 6년 정도였다.

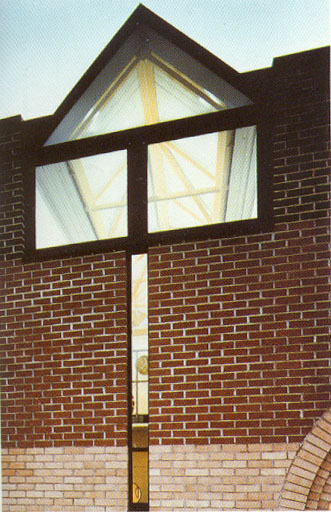

<그림 3>
주) 벽돌벽은 계획당시부터 JEL주위의 주택과의 어울림을 위해 고려되었던 사항이었다.

이 사진의 rooflight는 사무실과 내부의 제품생산구역의 채광과 태양열 획득을 위해 설치되었다.

<그림 4> 보조에너지 사용량

<그림 5> 에너지절약설계에 소요된 비용
주)에너지 절약요소를 포함하여 건물에 소요된 총 비용은 1983년에 ￡600,000였다.
추가 비용은 3%였고 연간 ￡3,000에 달하는 비용이 절약되었다.

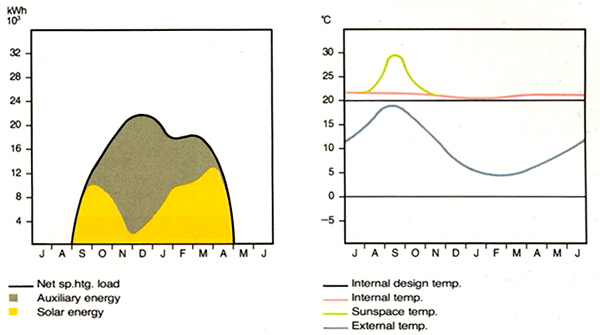

<그림 6> 월별 유효실난방요구량과 공급량 / 평균기온

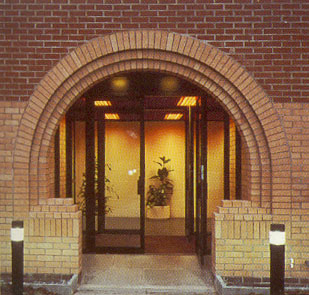

<그림 7>입구 모습
주) 입구에는 porch와 draught lobby가 있다.

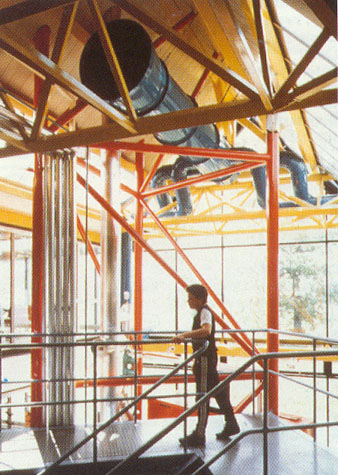

<그림 8>
주) 이 곳의 아트리움은 2층 높이의 공간이다. 아트리움1층에는 보일러와 조절장치가 있다.

따뜻한 공기가 높은 레벨에서 수합되고 그 다음 제품생산구역으로 제공된다.

따뜻한 공기가 필요없을때에는 지붕을 통해 외부로 배출된다.
