Van
Ringen(R)네덜란드의 전형적인 빌딩 양식인 이 디자인은 in-situ콘크리트와 입면과 지붕에 조립식요소를 사용하고 벽돌로 마감하였다. 이 주택은 5.2m×8m의 평면에 복도와 입구의 장식장벽이 사용되었다. 1층에 3개의 침실과 욕실을, 그리고 저장창고와 설비실로 쓰이는 다락을 가지고 있다. 이 주택의 창들중 10㎡는 가스로 채워졌고 저반사코팅을 한 2중유리를 사용했다.
<그림 1>
Solar Design
- 72%의 유리가 주택의 남쪽입면에 있다.
-거실에 3m×2m의 단면유리로 된 sunspace가 덧붙여 졌다.
-지붕은 62°경사져있고 17.4㎡의 공기 집합기가 환기된 공기를 데우기 위해 고안되었다.
26.3㎡의 거실은 4.8㎡의 남쪽으로 면한 창을 가졌고 sunspace를 향해 3.5㎡열리게되어 있다. 이것은 거실바닥면적의 18%의 비율을 유리면적으로 제공한다.
경사진 지붕과 collecter로 인해 다락이 4번째 침실로 사용되려면 북쪽지붕이 변겨되어야 한다.

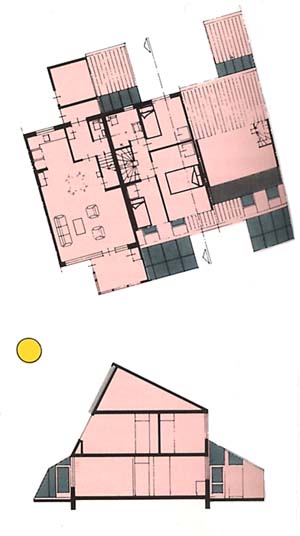

<그림 2> 평면도 / 단면도
자연형 태양열 에너지 활용 설계의 평가
전체 난방 부담의 29%를 태양열이 부담하고 있다.
에너지 절감이 직사광선과 에너지 측정 기구의 제거를 통해 가능하다고 여겨졌다. 모니터는 collector와 sunspace 모두 비용절감과 상응하는 충분한 에너지 절감효과를 주지 못하는 것으로 나타났다.
sunspace에 대한 사용자 평가는 그것이 제공하는 어느정도의 공간 덕분에 적절한 수준으로 보여졌다.
<그림 3> 연간실난방요구량의 분포
