Eindhoven
University of Technology(W)
Eindhoven 공과대학의 Housing and Energy Conservation Group에 의해 디자인 된 이 주택은 벽과 지붕에 조립식 요소와 sand-lime 벽돌을 사용한 전통적인 방법으로 시공되었다. 정면과 뒷면은 벽돌과 목재가 덧입혀졌고 지붕은 타일로 마감했다.
이 디자인은 체적비를 줄이는 것을 목적으로하였다. 이러한 시도에 대한 관심은 에너지 절감 뿐 아니라 상대적으로 비용이 상승하는 facade를 줄이고자 하는데 있다. 4.65m×10.34m의 평면이 거실과 주방을 통합하여 1층에 계획되었다. 2층에는 3개의 침실과 저장고와 난방설비를 둔 다락이 있다. 9.8㎡의 유리면적을 가지고 있다.
남북으로 난 출입구에는 복도가 덧붙여져 있다.

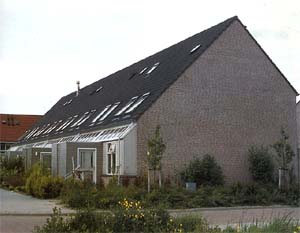

<그림 1>
Solar Design
-남쪽의 입면(에너지 공워느이 배치에 의해 남서쪽으로 면하게된)에 이주택의 유리면적의 70%가 분포해있다.
-거실을 따라 경사진 clearstory가 좁고 긴 평면에서 거실에 충분한 햇빛을 공급한다.
거실의 바닥면적대비 창면적은 약25%정도이다 그러나 clearstory 없이는 9%정도밖에 되지 않는다. clearstory의 유리는 다른 창들에 사용된것과 같은 유형이다.-가스가 채워진 저반사 2중유리이다.
<그림 2> 평면도
<그림 3> 단면도
자연형 태양열 에너지 활용 설계의 평가
공원의 배치 때문에 태양열의 전체 난방 부담율은 13%에 지나지 않는다. 평준화된 주택의 분양 가격은 146365 Gld이고, 비교된 일반주거의 가격은 143275 Gld이다. 따라서 이 디자인은 일반주거와 비교하여 단지 2%의 상승률을 보이고 있다.
<그림 4> 연간실난방요구량의 분포
